· 對開關柜的運行不產生任何影響和無任何損害，同時對測量的信號進行TF卡存儲和回放觀察，配供的耳機可以聽到放電的聲音。

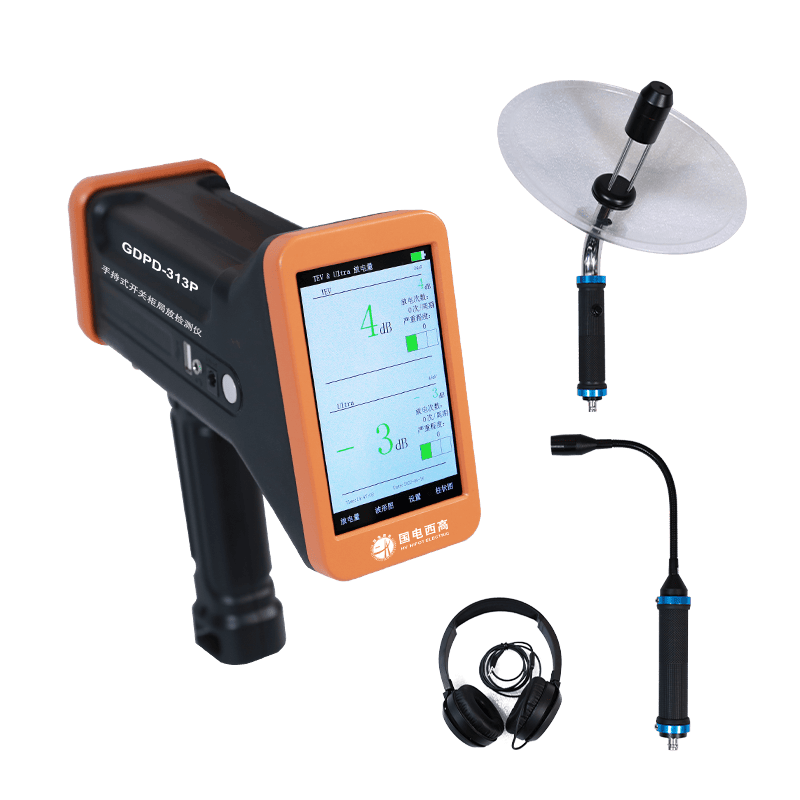

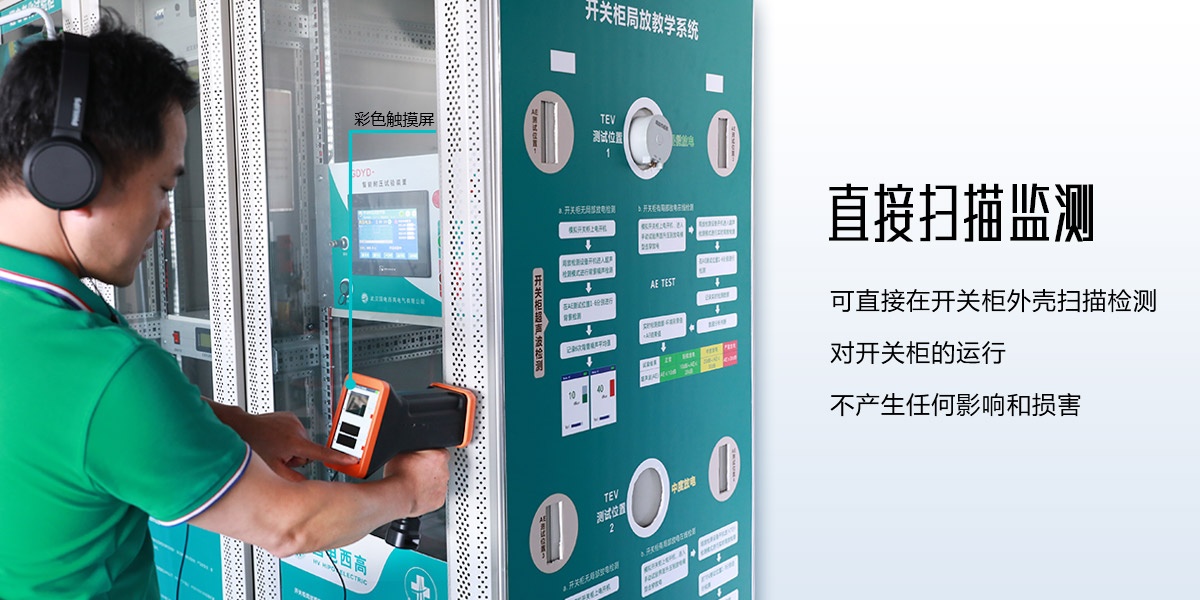

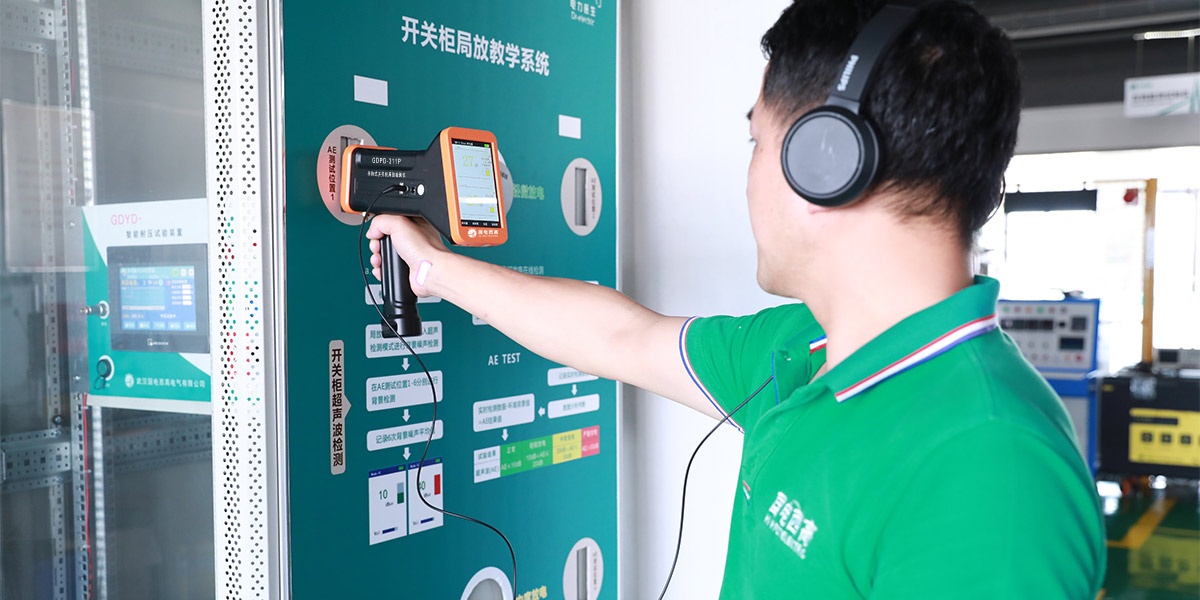

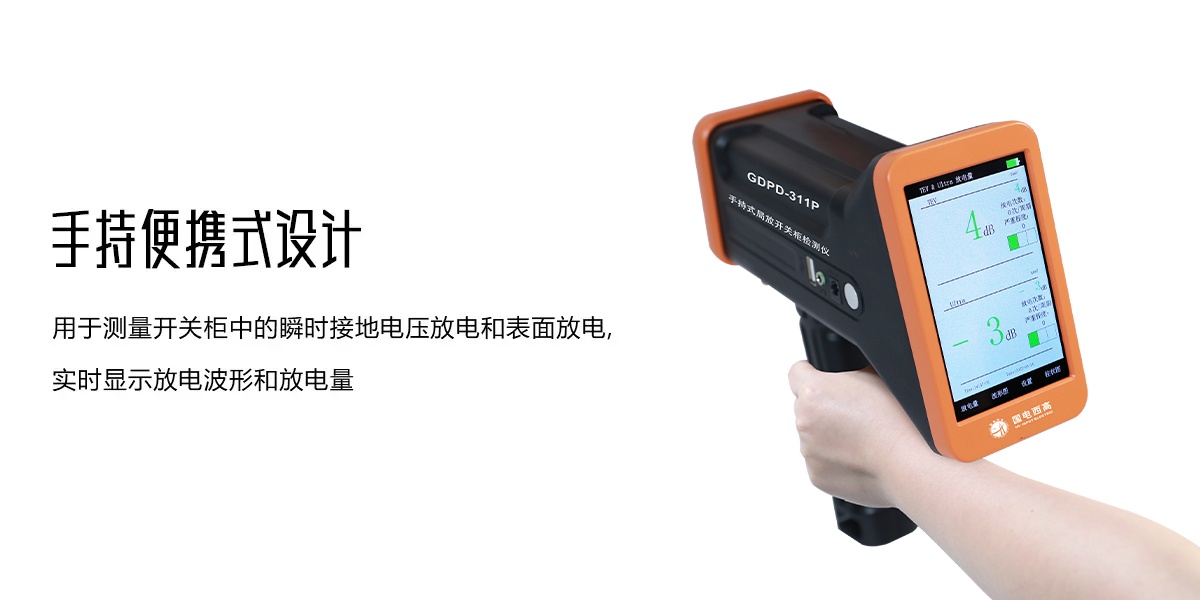

手持式開關柜局放檢測儀用于檢測和測量開關柜中的瞬時接地電壓放電和表面 放電，并在液晶屏上實時顯示放電波形和放電量。該儀器采用手槍便攜式設計， 可以直接在開關柜外殼掃描檢測，對開關柜的運行不產生任何影響和無任何損 害，同時對測量的信號進行
TF 卡存儲和回放觀察，并利用配供的耳機可以聽到放電的聲音。

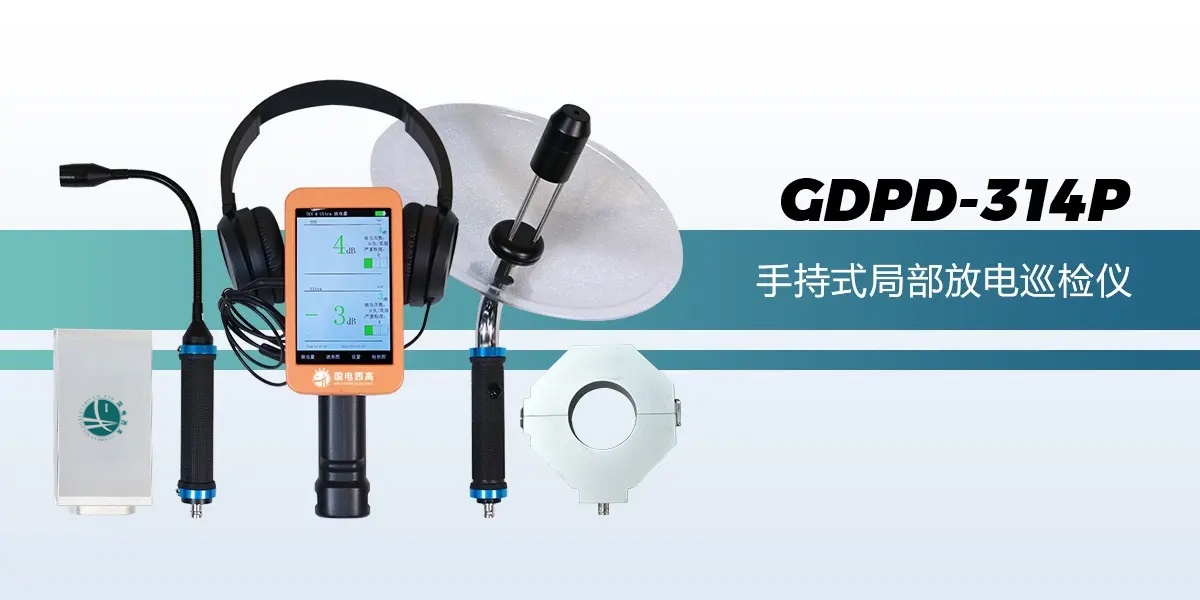

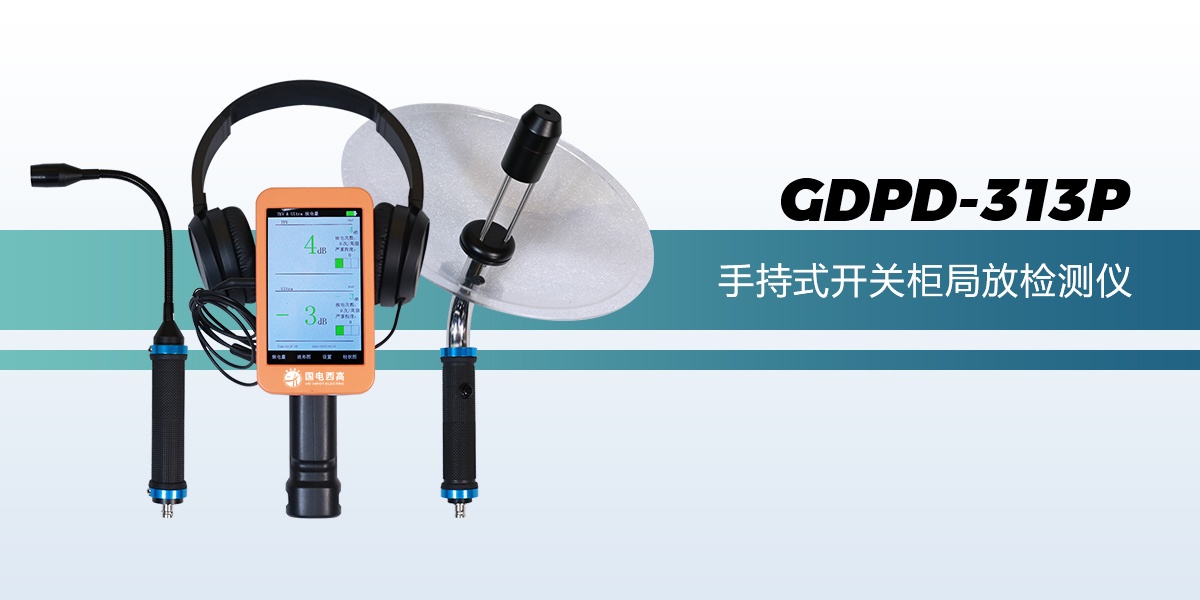

| GDPD-313P | GDPD-314P | ||||
| 主機 | 顯示屏： | 4.3 寸彩色 TFT LCD 電容式觸摸屏 | 主機 | 顯示屏： | 4.3 寸彩色 TFT LCD 電容式觸摸屏 |
| 信號輸入通道： | TEV×1，空氣耦合式超聲波×1 | 信號輸入通道： | TEV、HFCT/UHF×1，空氣耦合式超聲波×1 | ||

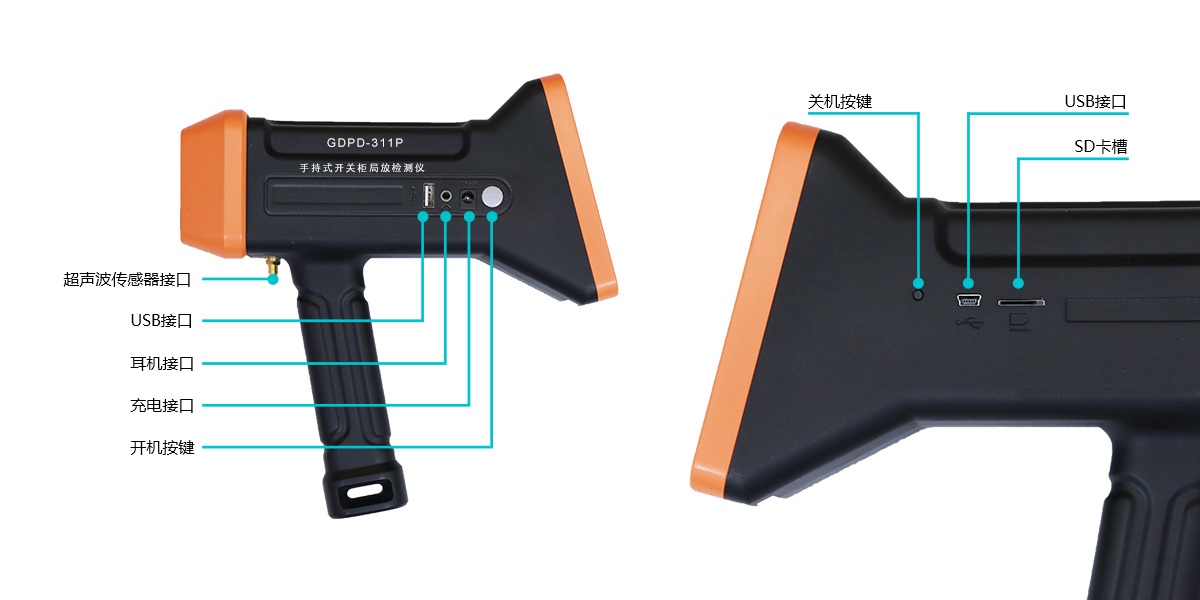

| 電源接口： | DC 12V | 電源接口： | DC 12V | ||
| 耳機接口： | 3.5mm | 耳機接口： | 3.5mm | ||
| 數據存儲： | 支持 TF 卡存儲導出 | 數據存儲： | 支持 TF 卡存儲導出 | ||
|
電池： |
12V，2500mAH |
電池： |
12V，2500mAH | ||
| 操作時間： | 大于4小時 | 操作時間： | 大于4小時 | ||
| 重量： | <1kg | 重量： | <1kg | ||
| 尺寸： |
機身尺寸： 240mm×240mm×80mm |
尺寸： |
機身尺寸： 240mm×240mm×80mm 手柄尺寸：146mm×46.5mm×40mm |
||

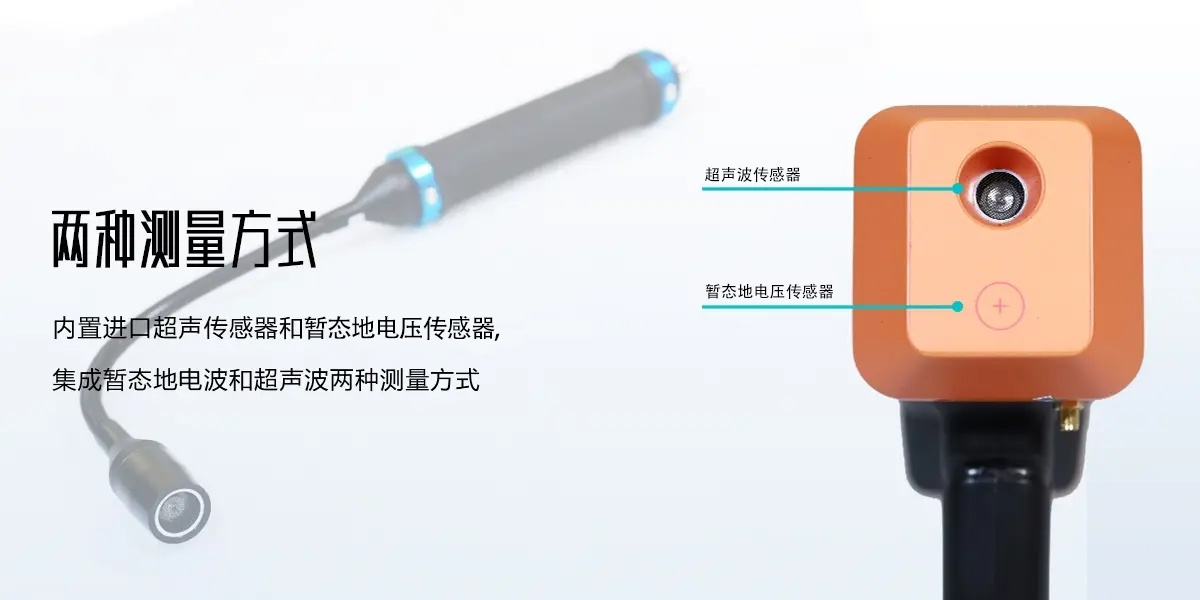

| TEV 測量 | 傳感器類型： | 電容耦合式 |
TEV、HFCT/UHF 測量 |
內置TEV傳感器 | |
| 傳感器安裝方式： | 內置式 | 頻率范圍： | 10MHz～100MHz | ||
| 頻率范圍： | 10～100MHz | 測量范圍： | 0～50dB | ||
| 測量范圍： | 0～50dB | 精度： | ±1dB | ||
| 精度： | ±1dB | 分辨率： | 1dB | ||

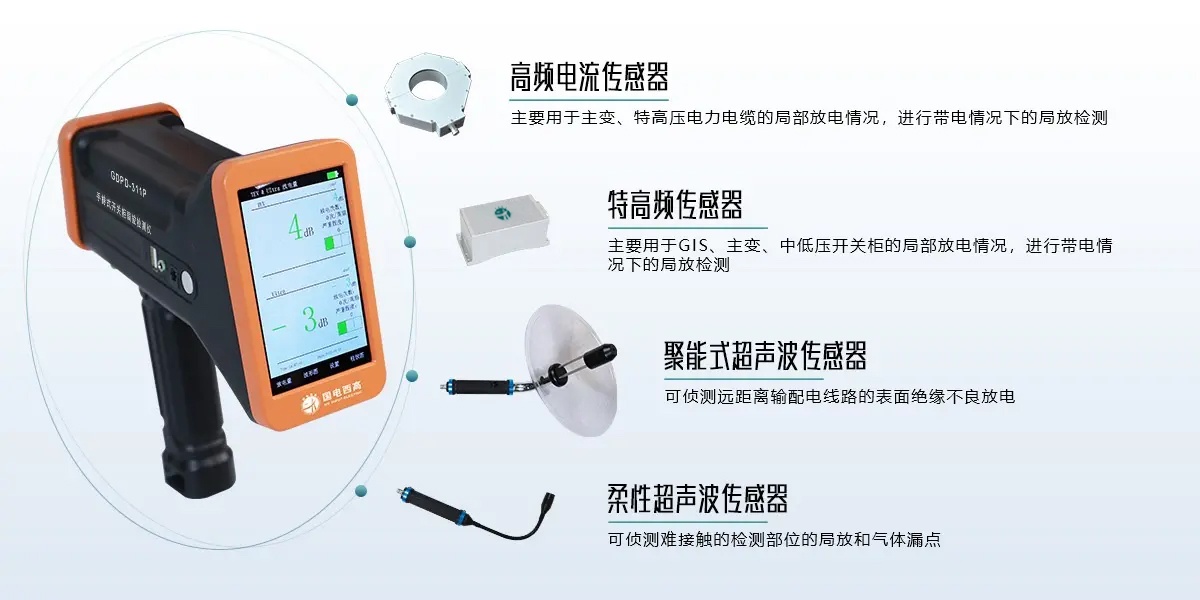

| 分辨率： | 1dB | 外置HFCT傳感器 | |||
|

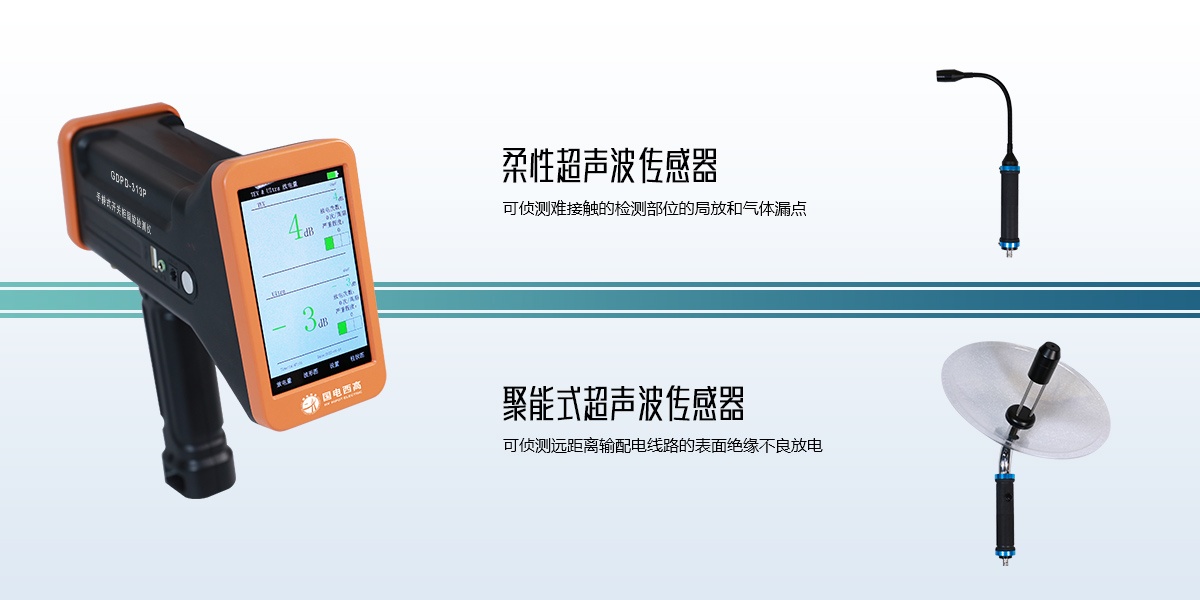

超聲波測量 |
傳感器類型： | 空氣耦合式 | 頻率范圍： | 500kHz～30MHz | |
| 傳感器規格： | 內置式/外置式 | 檢測靈敏度： | 10pC | ||
| 諧振頻率： | 40kHz±1kHz | 分辨率： | 1pC | ||
| 測量范圍： | -10dBuV～70dBuV | 信號傳輸方式： | 50Ω同軸電纜 | ||
| 靈敏度： |
-68dB（40.0kHz 時， |
外置UHF傳感器 | |||
| 精度： | ±1dB | 頻率范圍： | 300MHz～1500MHz | ||
| 分辨率： | 1dB | 檢測靈敏度： | 1pC | ||
| 電源 | 正常工作時間： | 大于 4 小時 | 分辨率： | 1pC | |
| 電池保護： | 當測量到低電壓時，請及時充電。 | 超聲波測量 | 傳感器類型： | 空氣耦合式 | |
|
電池充電器 |
額定電壓： | 100-240V | 傳感器規格： | 內置式/外置式 | |
| 頻率： | 50/60Hz | 諧振頻率： | 40kHz±1kHz | ||
| 充電電壓： | 12V | 測量范圍： | -10dBuV～70dBuV | ||
| 充電電流： | 0.5A | 靈敏度： |
-68dB（40.0kHz時， 0dB=1 Volt/μbarrms SPL） |
||
| 工作溫度： | 0-55℃ | 精度： | ±1dB | ||
| 完全充電所需時間： | 約7小時 | 分辨率 | 1dB | ||
| 電源 | 正常工作時間： | 大于 4 小時 | |||
| 電池保護： | 當測量到低電壓時，請及時充電。 | ||||
| 電池充電器 | 額定電壓： | 100-240V | |||
| 頻率： | 50/60Hz | ||||
| 充電電壓： | 12V | ||||
| 充電電流： | 0.5A | ||||
| 工作溫度： | 0-55℃ | ||||
| 完全充電所需時間： | 約7小時 | ||||
