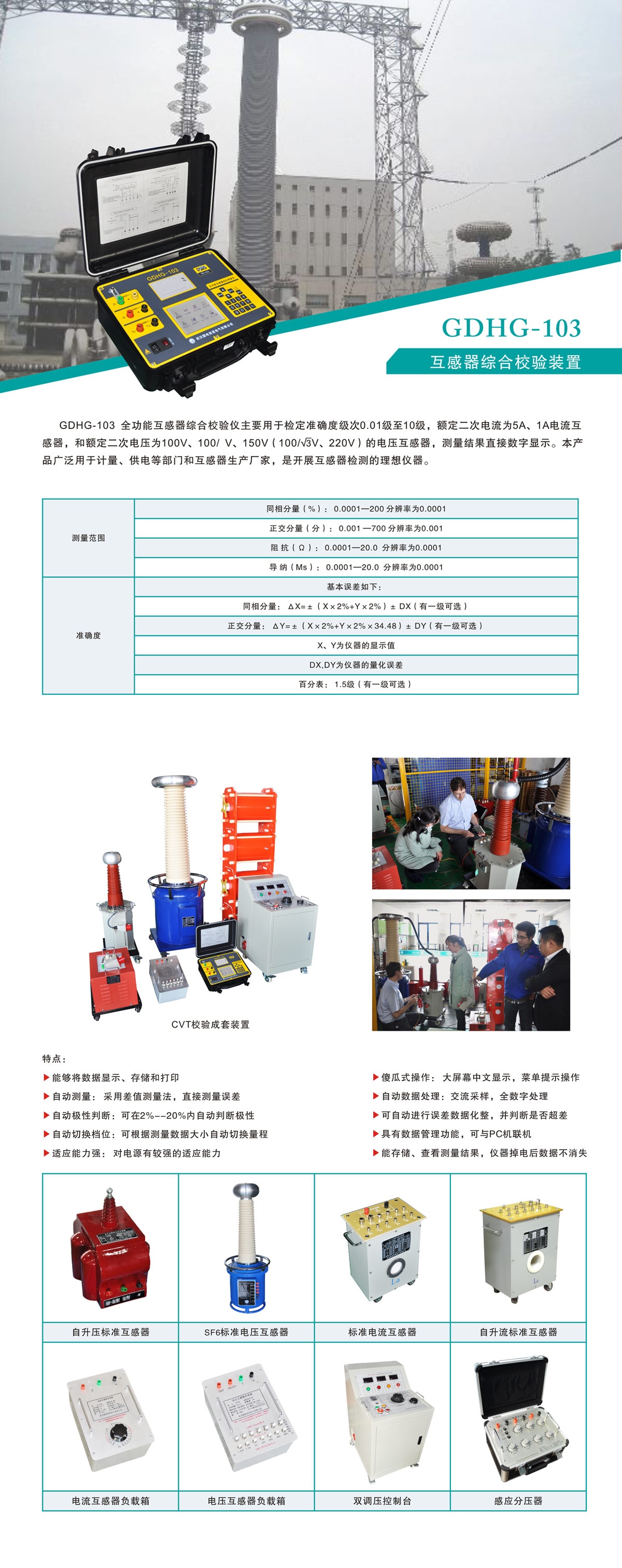

GDHG-103 互感器綜合校驗儀

· 檢定電流、電壓互感器的角差和比差；

· 測試電流互感器二次負載的阻抗；

· 測試電壓互感器二次負載的導納；

· 測量交流小電流和交流小電壓；

· 帶RS232通訊接口。

互感器綜合校驗儀用于檢定準確度級次0.01級至10級,額定二次電流為5A、1A電流互感器和額定二次電壓為100V、100/V的電壓互感器。測量結果直接數字顯示,并可為用戶配上RS232接口,方便地與計算機相聯。

互感器綜合校驗儀價格？歡迎咨詢互感器綜合校驗儀廠家-國電西高

在檢定互感器時，互感器綜合校驗儀可以隨時測量被檢互感器次級回路的阻抗或?qū)Ъ{的有功分量和無功分量。

在檢定互感器時，互感器綜合校驗儀能自動指示極性。當極性錯誤時，儀器能自動切斷差流（差壓）回路，確保儀器輸入電路安全。并發出報警，提示檢定人員注意。

設備可以作為直角坐標系交流電位計使用，測量交流小電流或交流小電壓。

設備可以與隔離PT及操作箱一起測量電壓互感器的二次壓降。

在檢定互感器時，互感器綜合校驗儀可以用標準電流互感器或標準電壓互感器作標準，也可以用雙級電流互感器，雙級電壓互感器或感應分壓器作比例標準。

設備可以用整體法或元件法進行周期檢定。

產品介紹

產品型號參數
設備使用環境	溫度	5 ℃ --40 ℃
	相對濕度	<80%(25 ℃
	海拔高度	<2500m
	電源頻率	50Hz ± 0.5 Hz
	電源電壓	220V ± 5V
測量范圍	同相分量 (%)	0.0001 ～ 200.0
	分辨率	0.0001
	正交分量 ( 分 )	0.001 ～ 700.0
	分辨率	0.001
	阻抗 ( Ω )	0.0001 ～ 20.0
	分辨率	0.0001
	導納 (ms)	0.0001 ～ 20.0
	分辨率	0.0001
基本誤差	同相分量	Δ X= ±（ X × 2% ＋ Y × 2% ）± Dx ( 有 1 級可選 )
	正交分量	Δ Y= ±（ X × 2% ＋ Y × 2% × 34.48 ）± Dy ( 有 1 級可選 )
	“ X ”、“ Y ”——儀器的顯示值 “ Dx,Dy ”——儀器的量化誤差 Dx=2,Dy=5
百分表	2 級 ( 有 1 級可選 )
工作范圍	電流	(1% － 149%)In (In =5A) (5% － 149%)In (In =1A)
	電壓	(5% － 149%)Un (Un =100V ， 150V ， 100V/ ) (5% － 149%)Un (Un =100V/3)
工作負荷	電流	TO 對 TX ＜ 0.12 Ω cos Φ =1
	電壓	a 對 x ＜ 0.25VA (100V)
極性錯誤指示	額定工作電流（電壓）的 5% 以上，誤差超過 180% 時，應對如極性指示。注意：如果大于額定工作電流（電壓）的 10% 以上，仍未出現應有的極性指示，說明有故障，請不要再增加電流（電壓），以免燒壞儀器。
變比錯誤指示	額定工作電流（電壓）的 5% 以上，誤差超過 30% 而小于 180% 時，應有變比錯誤指示。
絕緣和耐壓試驗及說明	端子 TX （）端子相通電源插座對外殼能承受 1.5kV,1min 耐壓
互感器綜合校驗儀主要特點	采用 320 × 240 點陣液晶，可視范圍大，帶長壽命背光照明，方便使用
	全中文操作界面，界面美觀
	百分表、比差、角差采用特大字體顯示，方便用戶觀測
	完全滿足 JJG314-1993 和 JJG314-1994 要求，自動采樣
	自動判斷極性錯誤，變比錯誤
	上位機軟件具有虛擬儀器開放功能
	徹底解決 S 級測量問題
	自動切換量程
	采用先進獨特電路和 DSP 技術完美結合，徹底解除阻容移相電路不穩定的問題
	功耗 : ＜ 15VA （不帶微型打印機）＜ 25VA （帶微型打印機）
	諧波抑制比 : ＞ 40db
	外形尺寸： 260mm （長）× 350mm ( 寬 ) × 150mm （高）
	重量： 6Kg
