高壓開關柜在電力系統中起到了非常重要的作用，對輸、配電等過程進行有效的控制與保護。但在實際運行中，高壓開關柜也存在著許多常見的問題，影響著電力系統的可靠運行，嚴重的會引發一定的安全隱患。我公司專門針對開關柜研發了開關柜局部放電在線監測系統。

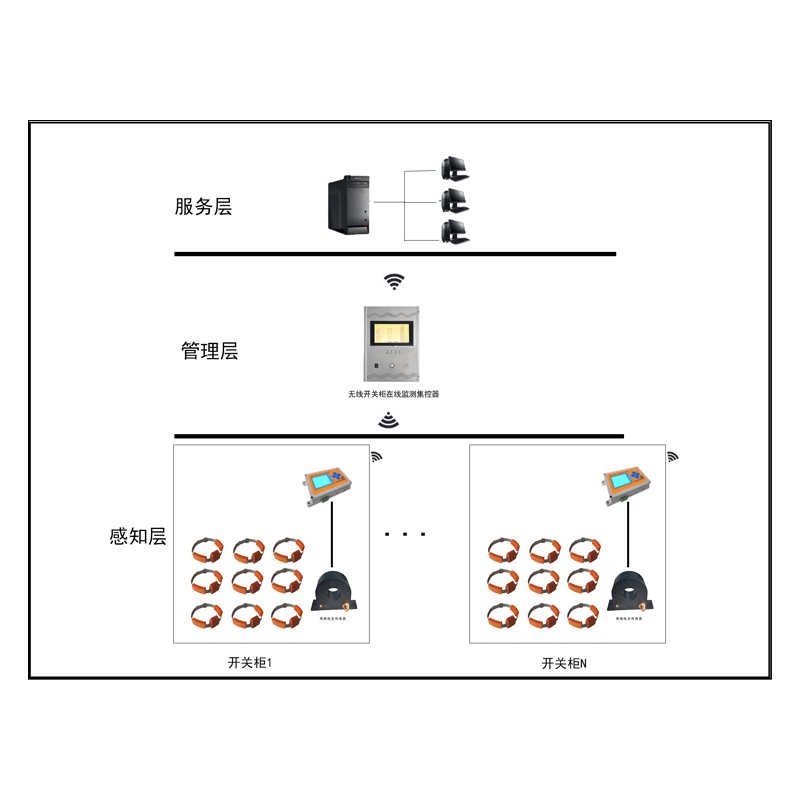

GDPD-HVS/HVC-OL 開關柜局放綜合在線監測系統自主研發，在開關柜局部放電在線監測系統中運用了多種開關柜故障監測手段，以確保高壓開關柜的可靠運行。
|

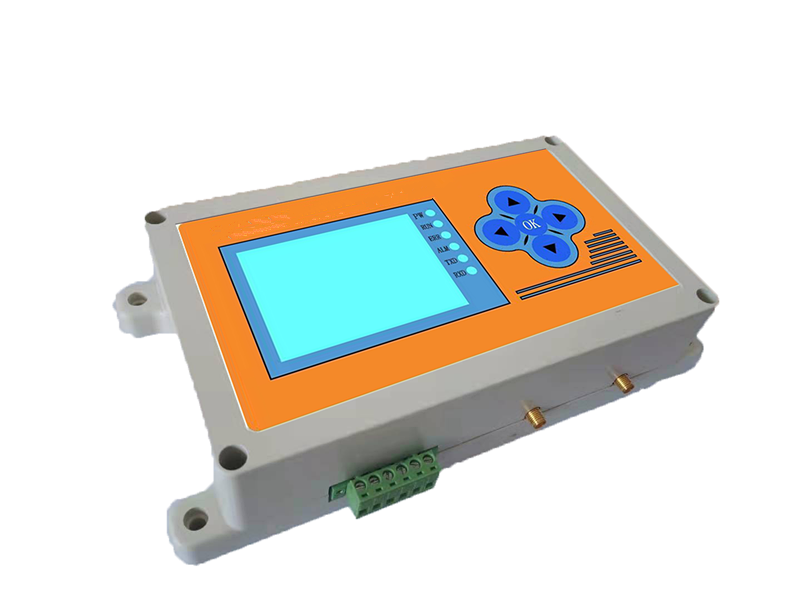

TEV測量： |
|
|
測量范圍： |
0-60dB |
|
|
分辨率： |
1 dB |
|
|
精度： |
±1dB |
|
|
USS測量： |
||
|
測量范圍： |
0-60dB |
|
|
分辨率： |
1 dB |
|
|
精度： |
±1dB |
|
|
中心頻率： |
40kHz |
|
|
通訊方式 1： |
無線 |
|
|
通訊方式 2： |
RS485 |
|
|
供電方式： |
AC220V/50HZ |
|
|
功率： |
小于 10W |
|
|
（備注： USS和TEV兩種模式二選一） |
||
|
|

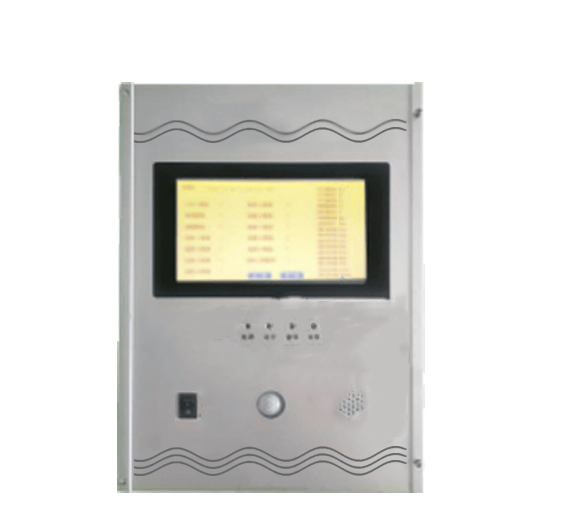

工作電壓： |
AC/DC 220V±10%,50Hz |
|
功 耗： |
額定電壓下＜ 50W |
|
|
工作環境溫度： |
-25℃～80℃ |
|
|
通訊方式 1： |
無線 |
|
|
通訊方式 2： |
光纖 /GPRS/RS485 |
|
|
安裝方式： |
壁掛式 |
|
|
|

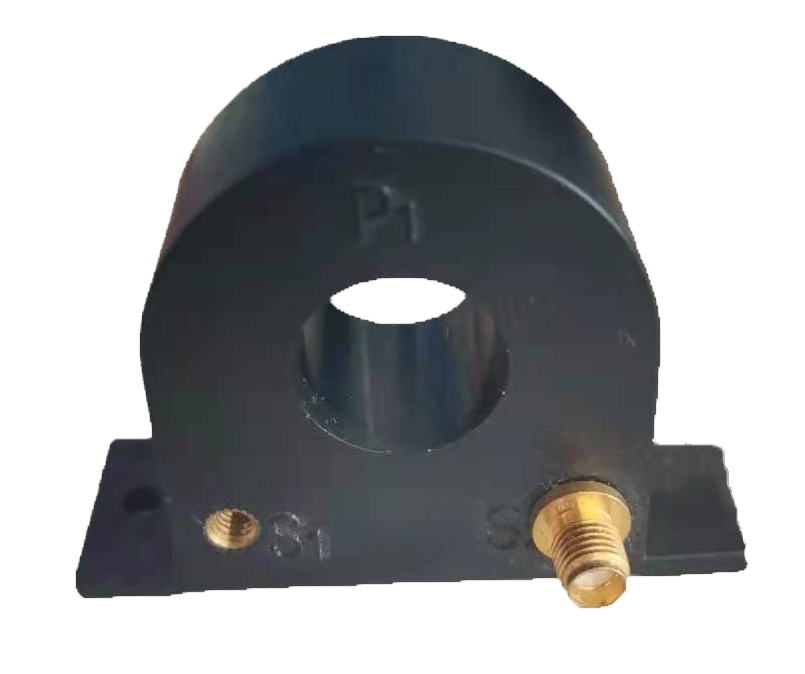

檢測頻帶： |
500kHz~30MHz |
|
信號傳輸方式： |
50Ω同軸電纜 |
|
|
檢測靈敏度： |
1pC |
|
|
|

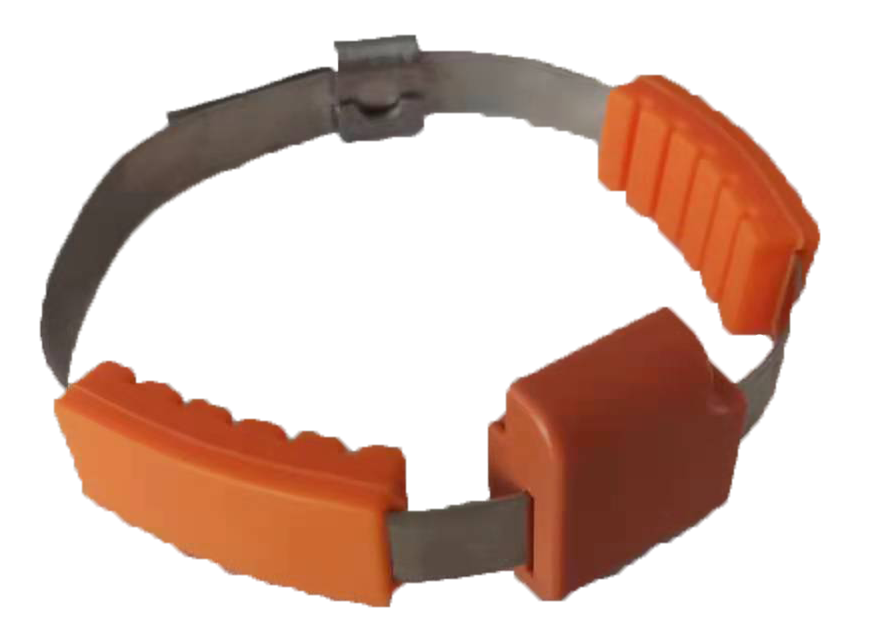

測溫方式： |
接觸式測溫 |
|
溫度測量范圍： |
-40~+125℃ |
|
|
測量精度： |
±0.1℃ |
|
|
溫度采樣頻率： |
默認最低 5S |
|
|
傳輸方式： |
無線 |
|
|
傳輸距離： |
空曠 >200米 |
|
|
無線頻段 : |
433MHz |
|
|
啟動電流： |
<5A |
|
|
防護等級： |
IP68 |
|
|
安裝方式： |
捆綁式 |
|
|
主體尺寸： |
26㎜*22.3㎜*10㎜ |
|
