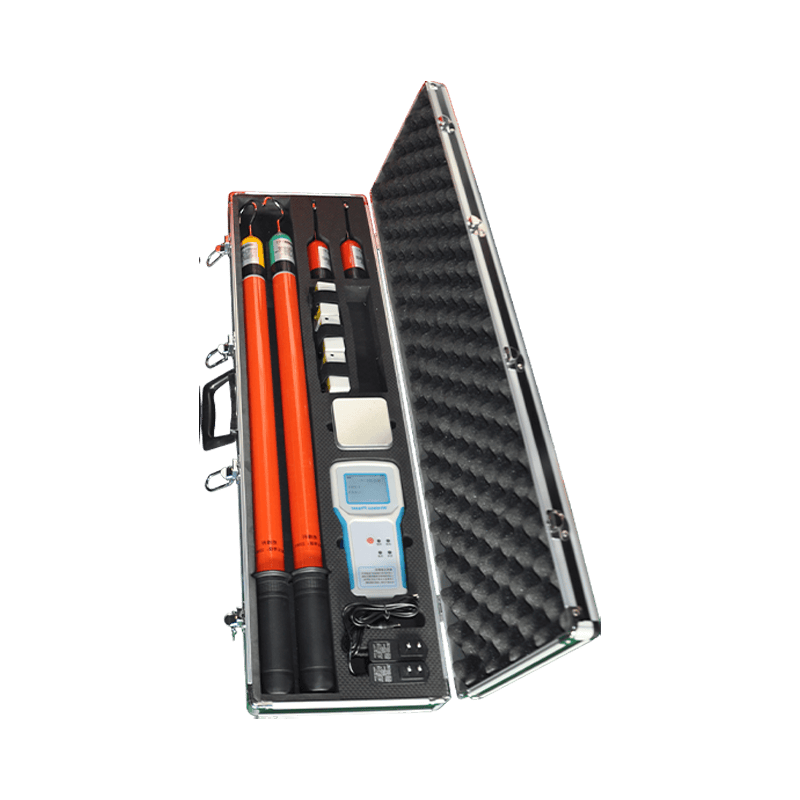

GDHX-9200 遠程無線高壓核相器

遠程無線高壓核相器

GDHX-9200遠程無線高壓核相器（以下簡稱“儀器”）用于遠距離核對高壓相位是否同相，相序顏色是否標注正確，也可用于近距離并網或環網核相。儀器適合5V～220kV交流輸電線路和二次帶電顯示器核相，且具有高壓驗電功能。


GDHX-9200 遠程無線高壓核相器-高壓核相儀采用無線傳輸技術和GPS授時技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點。


安全事項
1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。
2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220kV時，請使用長度大于3米的絕緣桿。
3、核相操作時，手持位置不要超過絕緣桿手柄位置。


注意：發射器使用3.7V可充電鋰電池，請不要更換其他電池。


1、相位差準確度：誤差≤5°。
2、頻率準確度：±0.1HZ。
3、可跨電壓測量范圍為5V～220kV。
4、發射器和接收主機的最大傳輸視距約100米。
5、遠程核相時兩個主機的距離為0.3公里～800公里。
6、真人語音提示測量結果和操作步驟。
7、3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果，顯示GPS衛星顆數，GPS授時狀態和時間等信息。
8、連續1小時無操作自動關機。
9、發射器和接收主機均內置可充電鋰電池，配置5V充電器。
10、主機內置18650鋰電池，電池容量為2500mAH。發射器內置10440鋰電池，電池容量為350mAH。
11、高壓測量時泄漏電流<10uA。
12、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。
13、工作環境：-35℃--- +45℃ 濕度≤95%RH。
14、整機重量：約7KG。

15、儀器包裝尺寸：長87cm*寬26cm*高11cm*1個。



?
