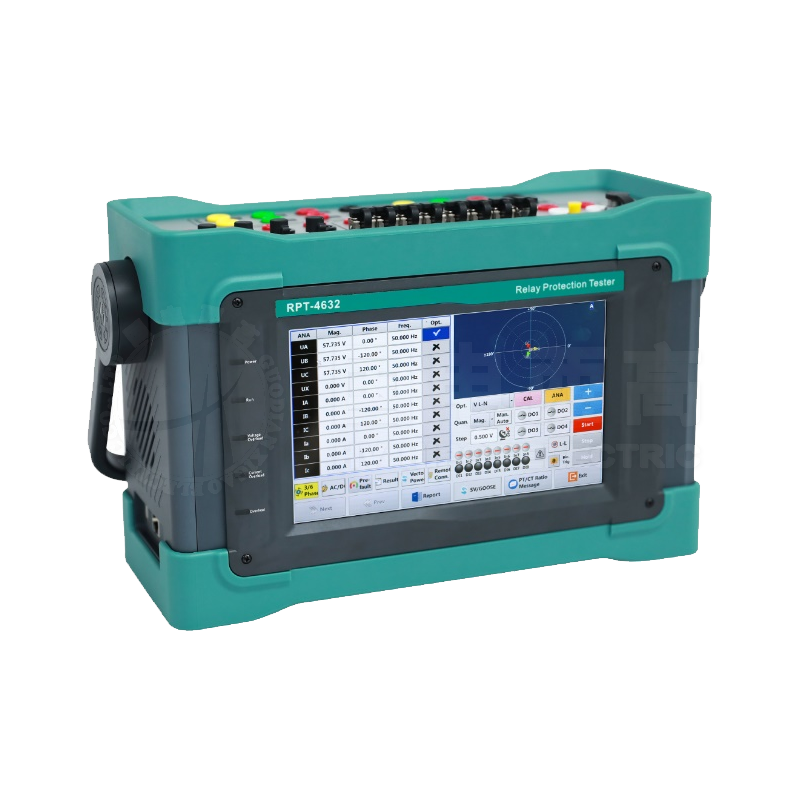

RPT-4632 繼電保護測試儀采用模塊化設計，搭配高精度電流和電壓放大器模塊，輸出精度更高，穩定性更好，具有體積小、重量輕、測試功能豐富等特點，使用9寸高清觸摸液晶屏，無按鍵全觸屏操作，使得操作更加便捷高效。該儀器集成了常規繼電保護測試、數字繼電保護測試、數模混合繼電保護測試、合并單元測試、智能終端測試、報文分析測量、SCD文件解析及對比、MMS相關服務以及云測試功能，能夠全面滿足發電廠、常規變電站、智能變電站以及新一代變電站全類型繼電保護及自動裝置的測試要求。
|
設置 |
各相輸出電流幅值，頻率和相位獨立可調 |
|
直流電流 |
|
|
輸出范圍 |
6×0～10A/相，3×0～20A/相 |
|
準確度 |
典型值：<±1mA(0A～0.2A)；±0.5%（0.2A～Imax） |
|
保證值：±5mA，at(0A～0.2A)；0.3%rd+0.2%rg,at(0.2A～Imax) |
|
|
分辨力 |
1mA |
|
直流電壓 |
|
|
輸出范圍 |
4×400V/相 |
|
準確度 |
典型值：<±4mV(0 V～2V)，±0.2%（2V～Vmax） |
|
保證值：±5mV(0V～2V)；<0.3%rd+0.2%rg，at(2V～Vmax) |
|
|
分辨力 |
1mV（0.2V～10V），10mV（10V～400V） |
|
小信號模擬量輸出 |
|
|
通道數 |
8路 |
|
輸出范圍 |
0～7.07Vrms(有效值) |
|
準確度 |
典型值：<±0.1mV(0V～0.1Vrms)；±0.05%(0.1Vrms～7.07Vrms) |
|
保證值：< 0.03 % rd + 0.02 % rg,at 0V～7.07 Vrms |
|
|
最大輸出電流 |
1mA |
|
諧波失真度 |
<0.05% |
|
輔助直流電源輸出(選配) |
|
|
通道數 |
1組 |
|
輸出范圍 |
DC 110V / 220V可切換 |
|
最大輸出功率Pmax |
85W(110V)，170W(220V) |
|
光纖以太網接口 |
|
|
數量 |
8對，其中1對適用于千兆網絡 |
|
接口類型 |
LC接口 |
|
波長 |
百兆口：1310nm，千兆口：850nm |
|
通信協議 |
IEC61850-9-2，GOOSE，IEC1588 |
|
光纖串行接口 |
|
|
數量 |
4個，2發2收 |
|
接口類型 |
ST 接口 |
|
波長 |
820nm |
|
通信協議 |
IEC60044-8，IRIG-B，PPS |
|
電以太網接口數量 |
2個 |
|
接口類型 |
RJ45 |
|
通信協議 |
MMS，TCP/IP |
|
WIFI接口數量 |
1個 |
|
藍牙接口數量 |
1個 |
|
USB接口數量 |
1個 |
|
4G接口 |
1個（選配） |
|
開入、開出量 |
|
|
開入量數量 |
8對 |
|
開入特性 |
8對開入接點自適應空節點或帶電位； |
|
1-4帶電位接點翻轉電平20～250V（DC） |
|
|
5-8帶電位接點翻轉電平9～28V（DC） |
|
|
電氣隔離 |
8對開入電氣隔離 |
|
空接點門檻阻抗系數 |
3kΩ～5kΩ |
|
開出量數量 |
4對 |
|
類型 |
常規接點（響應時間<2ms） |
|
快速接點（響應時間<100μs） |
|
|
直流容量 |
Vmax：300V（DC）/Imax：0.3A（不含快速開出） |
|
同步接口 |
|
|
GPS/北斗接口 |
內置GPS/北斗芯片，支持GPS或北斗對時 |
|
光B 碼發送 |
ST 接口，2個，與FT3口復用 |
|
光B 碼接收 |
ST 接口，1個，與FT3口復用 |
|
PPS脈沖接收 |
ST 接口，1個，與FT3口復用 |
|
I588對時接口 |
LC，1對，與光網口復用 |
|
其他 |
|
|
額定電壓 |
220V（AC） |
|
允許電壓 |
176V～253V（AC） |
|
額定頻率 |
50Hz |
|
允許頻率 |
40～60Hz |
|
電流 |
6A(max) |
|
顯示屏 |
9寸電容液晶顯示屏（觸摸屏） |
|
尺寸 |
315mm×240mm×140mm（W×H×D） |
|
重量 |
＜8kg |
