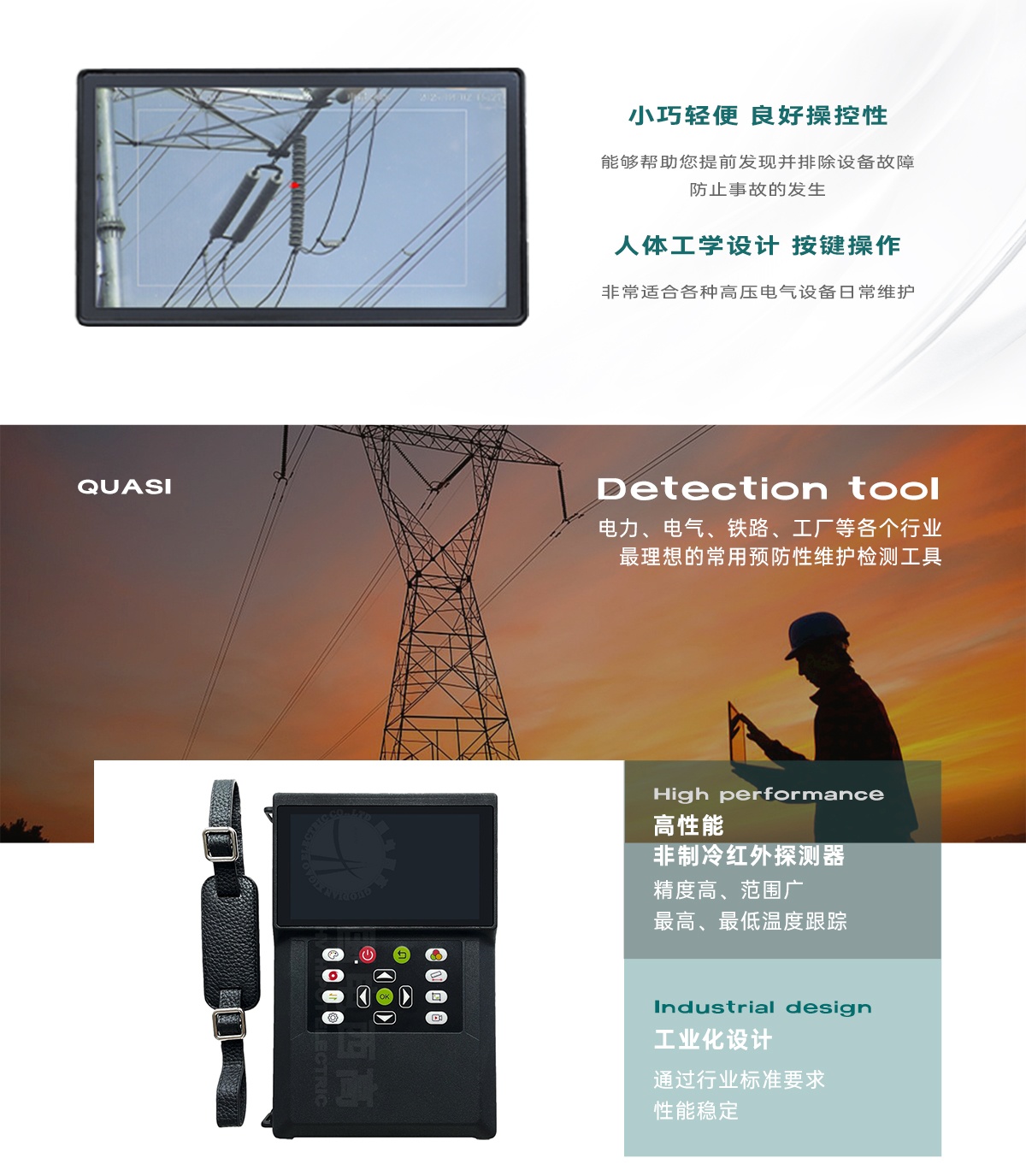

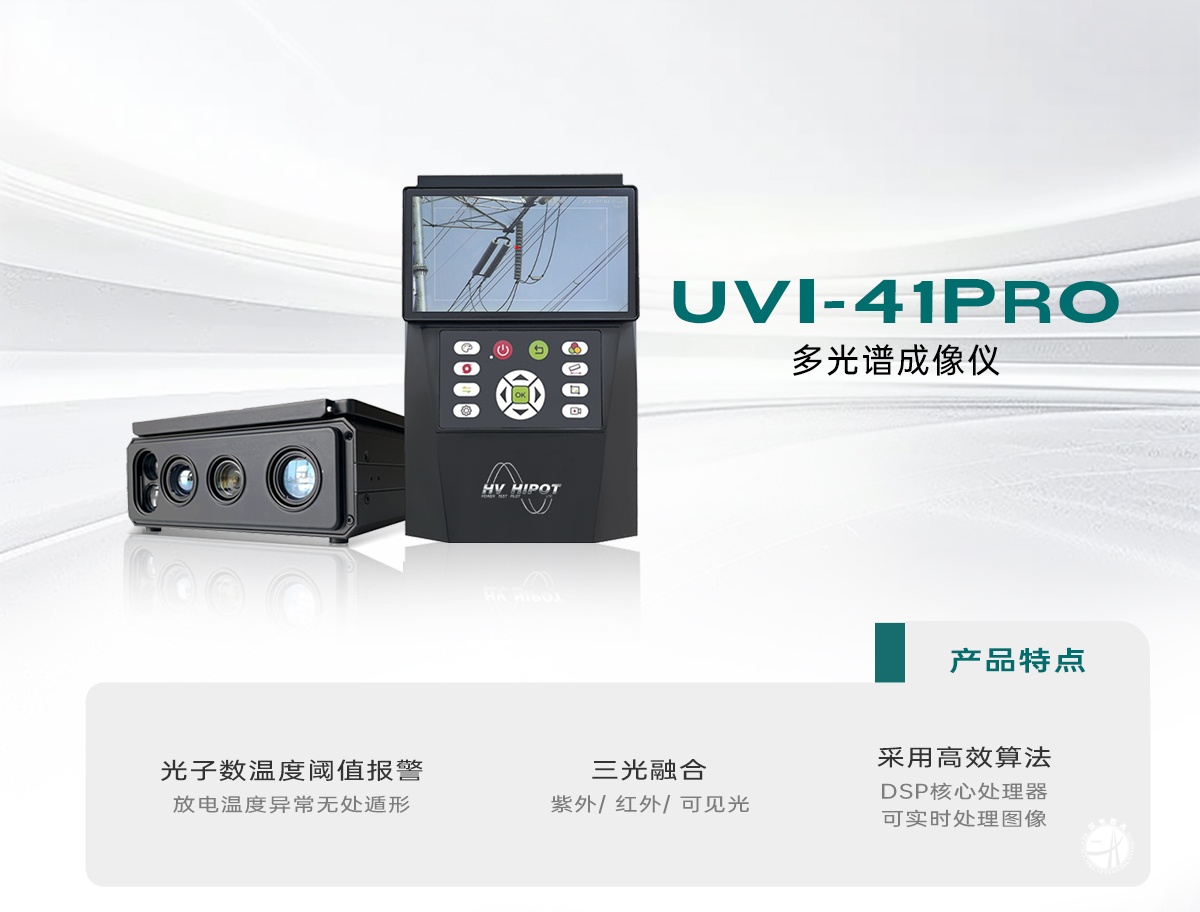

UVI-41Pro 多光譜成像儀，采用人體工學設計，按鍵操作，非常適合各種高壓電氣設備的日常維護。該儀器采用日盲技術，將可見光、紫外光、紅外 成像，通過兩路圖像的實時同步融合來實現對紫外發光位置的定位，可全天候進行檢測。其中視頻顯示可單獨顯示紫外視頻和可見光視頻，或者疊加后的合成視頻，可對選定范圍的紫外光點進行計數，提供測量數據。
對于多數高壓電力設備而言，金屬元件上無電暈以及外部絕緣無表面局部放電是必需的，有時這也是設備保持正常運行狀態的有力證明。隨著絕緣性能的降低、結構缺陷的出現或者表面污穢和濕度的增加，放電過程的強度也將增大，這樣便可利用電暈或表面局部放電的產生與增強現象間接評估現有運行設備的絕緣狀況以及及時發現設備本身缺陷。
|
功能選項 |
參數 |
|
|
紫外光通道特性 |
紫外光靈敏度 |
2.0x 10-18watt/cm2 |
|
響應波段 |
240-280nm |
|
|
靈敏度（典型最大）（lux） |
≤0.0005（F1.8，50IRE）fps |
|
|
靈敏度（典型）（lux） |
≤0.28（F1.8，50IRE）fps |
|
|
紫外/可見光疊加精確度 |
＜1.0mrad |
|
|
視場角 |
6.60*3.70 |
|
|
紫外變焦 |
2倍、4倍、8倍 |
|
|
可見變焦 |
20倍光學、12倍數字 |
|
|
聚焦范圍 |
＜0.5米至無限遠 |
|
|
聚焦類型 |
自動聚焦、手動聚焦 |
|
|
疊加顯示 |
紫外可見融合、僅紫外圖像、僅可見光圖像 |
|
|
儀器設置 |
增益（0-100%），聚焦（可見光），日期/時間 |
|
|
內置傳感器 |
溫度、濕度 |
|
|
存儲 |
TF卡，64GB |
|
|
視頻格式 |
AVI（H.264壓縮） |
|
|
存儲容量 |
2000+圖像或＞2小時視頻/GB |
|
|
圖像顯示 |
成像模式 |
紫外光、紅外、可見光、融合模式 |
|
狀態顯示 |
當前功能、紫外光子數、電池電量、日期與時間。 |
|
|
顯示屏 |
7英寸高清顯示屏 |
|
|
紅外光通道特性 |
紅外熱成像分辨率 |
640*480 |
|
典型NETD |
≤30mK |
|
|
測溫精度 |
±2℃或±2% |
|
|
圖像模式 |
可提供5種以上圖像顯示模式： 紅外/紫外融合圖像 單可見光圖像 單紫外圖像 單紅外圖像 |
|
|
檢測范圍 |
≥3種紫外檢測框可選，可對不同區域進行光子計數 |
|
|
紫外/可見光融合變倍 |
支持紫外/可見光融合變倍，最大融合變倍≥8X |
|
|
內置數據處理算力 |
6T |
|
|
抗陽光干擾能力 |
不受陽光干擾，成像清晰 |
|
|
功能參數 |
||
|
菜單 |

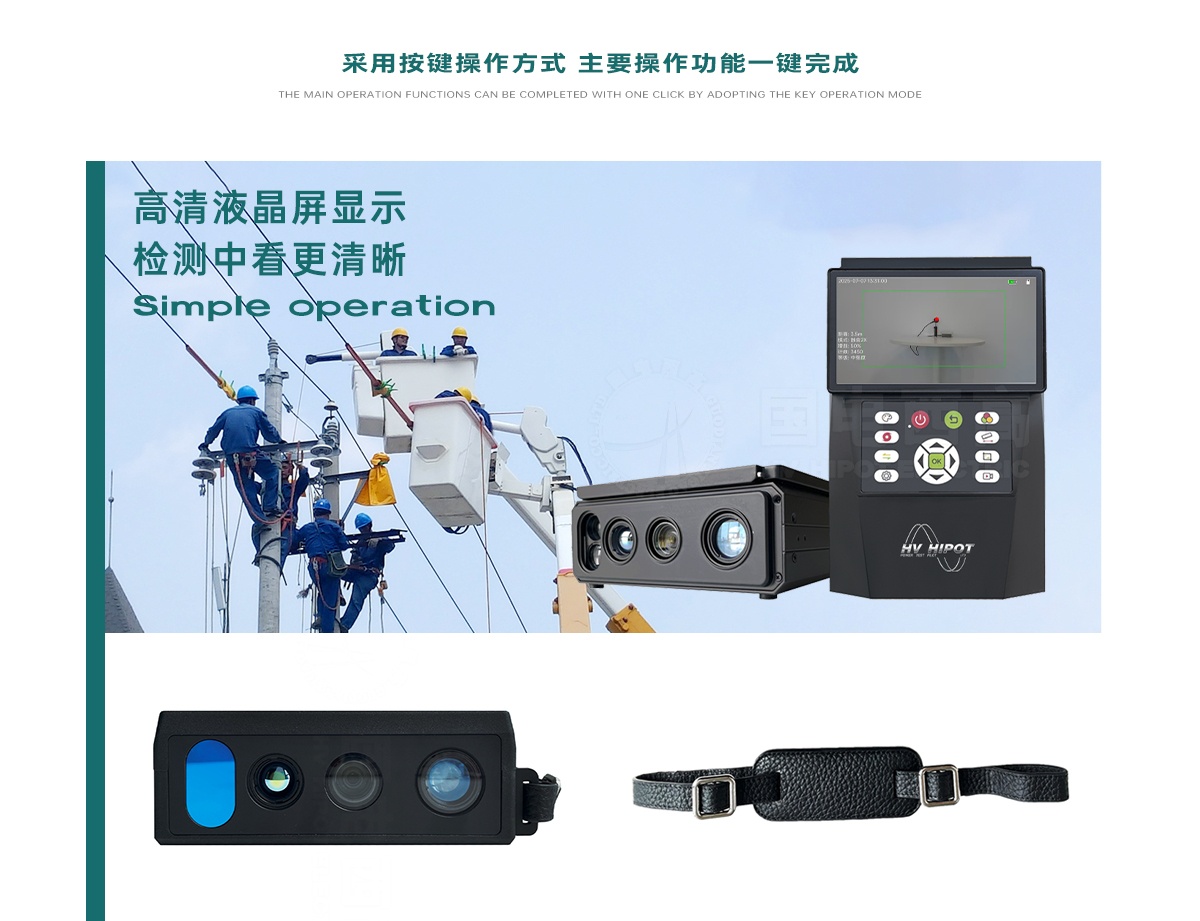

按鍵操作+觸屏操作 |
|
|
報警 |
報警閾值可設置 |
|
|
屏幕亮度 |
屏幕亮度可調節，最大亮度≥1000cd/m2 |
|
|
紫外增益 |
紫外增益調節范圍1%~100% |
|
|
紫外信號增強模式 |
可通過調節紫外相機積分時間來實現信號增強，實現微弱信號的靈敏探測 |
|
|
紫外信號偽色彩 |
紫外信號顯示具有多種偽色彩可設置 |
|
|
紅外成像偽色彩 |
紅外成像畫面具有多種偽色彩可設置 |
|
|
熱圖分析軟件 |
配置紅外成像畫面分析軟件，可分析全局熱性態 |
|
|
輔助功能 |
媒體相冊 |
具有可用來查看本機保存的照片、視頻等媒體文件的功能 |
|
程序升級 |
通過SD卡可對儀器升級 |
|
|
缺陷定位 |
通過紫外、紅外和可見光融合圖像對電暈放電缺陷進行診斷評估，并對缺陷位置進行精準定位。 |
|
|
靜態圖像記錄 |
一鍵式拍照 |
|
|
數據下載介質 |
讀卡器 |
|
|
供電模式 |
鋰電池（電池自帶電量顯示） |
|
|
保護措施 |
真皮手帶 |
|
|
過濾日光干擾 |
具備過濾日光紫外線功能 |
|
