目前我們常見的交流試驗裝置分為三種：

　　1、工頻交流耐壓裝置。

　　2、調感式串聯諧振耐壓裝置。

　　3、調頻式串聯諧振耐壓試驗裝置。

　　工頻交流耐壓裝置由于體積龐大笨重，現場已很少使用，只有在10kV電壓等級電氣設備耐壓試驗時使用。調感式因為其采用可調的鐵芯氣隙電抗器，缺點是噪音大、結構復雜、設備笨重所以也被舍棄。IEC517和GB7674認為試驗頻率在10-300Hz范圍內與工頻電壓試驗基本等效，所以目前國內外大多采用了調頻式變頻串聯諧振耐壓裝置。

　　f=1/2π√IC

　　在試驗時，我們選擇自動試驗時，設置好試驗頻率范圍、試驗電壓、電壓變化步長、勵磁變變比、分壓器變比、試驗時間等參數即可點擊開始試驗，自動找頻，尋找諧振頻率，當設備找到諧振頻率時，開始自動升壓至目標試驗電壓，達到目標電壓后計時開始，時間到則自動降壓停機。

　　當我們采用手動試驗時，就要利用上面的公式先初步計算出頻率，然后手動升壓。

　　例如：某項耐壓時，已知我們采用的某公司的電抗器的電感L=120H，測得電容C=2.253uF（或者按照廠家提供的參數估算，大概0.3755uF/km），利用上述公式我們計算出f≈9.68Hz，該試驗頻率超出了我們的試驗設備最低頻率輸出（10-300Hz），我們需要并聯一臺電抗器L=60H，這是重新計算后得出f=13.69，滿足設備輸出范圍。

　　試驗電流計算：

　　I=2πfcu/1000

　　試驗電壓52kV，由上式計算得出試驗電流I=10.8A。

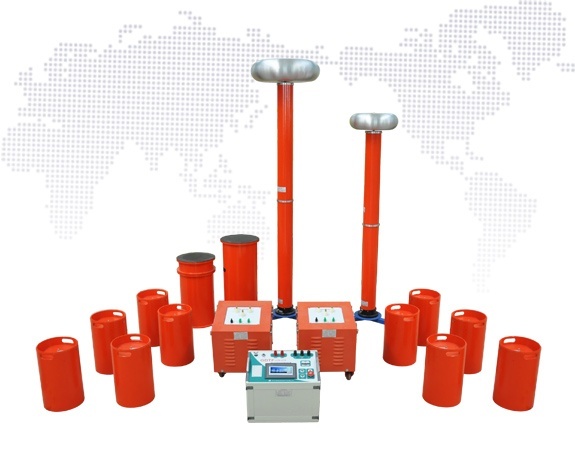

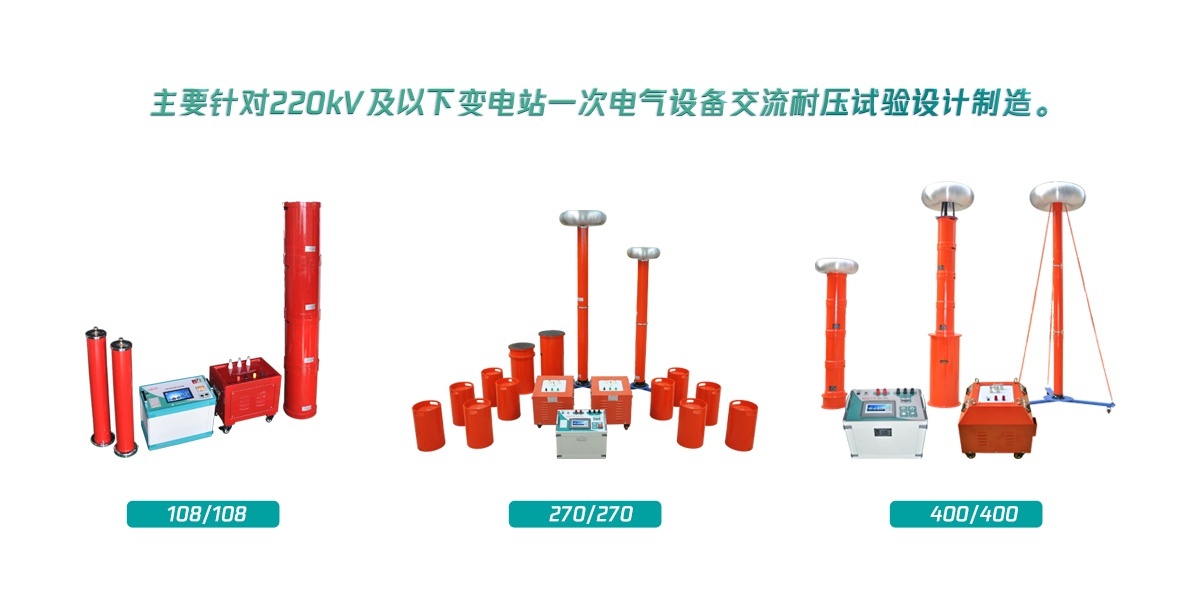

　　串聯諧振試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求，而研發的設備。它是一套組合設備，為了耐壓試驗?zāi)茼樌麥?zhǔn)確地進行，更為了提高產品性價比，針對不同被試品，串聯諧振裝置的組件是不同的。所以，請務必準確選型，您可撥打熱線電話，或直接點擊右測“在線交流”，聯系我司技術部為您量身制定選型方案哦哦~~~
