工頻耐壓測試儀有串聯諧振和并聯諧振兩種模式。供電容量的補償效果在兩方面基本相同。經過充分補償后，輸入容串聯諧振試驗裝置量可降至測試輸出容量的1/Q。

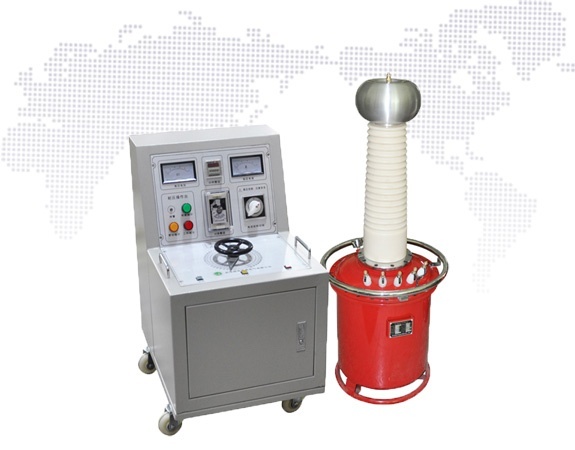

耐壓測試儀

　　工頻耐壓試驗裝置電路串聯的特點:

　　主要結果如下:

　?。?）由于諧振無功功率的充分補償，電源和設備的功率僅小于測試產品容量的1≤10（1≤q＞10），相同容量的體積小，重量輕，輸出容量大，供電容量小，串聯諧振耐壓試驗裝置價格低，操作方便安全。

　　（2）串聯諧振實際上是一種電流濾波電路，使通過被測產品的電流基本上是基波電流，輸出電壓（THD）的波形畸變率很小，優于各種交流耐壓設備。

　?。?）短路前短路電流僅為測試電流的1/10，能有效防止擊穿后對故障點的損壞。

　　（4）閃絡后建立諧振狀態電壓的過程是一個穩態過程。

　?。?）工頻試驗中的并聯諧振原理

　　在并聯諧振中，電源提供的電壓UX與測試電壓相同。由于無功電流完全補償以抵消，電源只需提供COX±1=Ir補償諧振電路的綜合有功損耗，即可激發和保持穩定的諧振調整串聯電路中可調電抗器的電感，使在工頻f下的電感XL等于負載電容的電容電抗串聯諧振耐壓試驗裝置XCx，電抗的電感是諧振點電感L。

　　當負載電容Cx基本恒定時，當L調整到達到全共振L0時，調節Lx，實際上是Uj，在調節公式中，當它達到所需的UC值時，就開始耐壓試驗。
