GB/T7354—2003《局部放電測量》定義為：導體間絕緣僅被部分橋接的電氣放電，這種放電可以在導體附近發生，也可以不在導體附近發生。DL/T417—2006《電力設備局部放電現場測量導則》定義為：指設備絕緣系統中部分被擊穿的電氣設備，這種放電可以發生在導體（電極）附近，也可以發生在其他位置。

　　一般解釋為：在電場的作用下，絕緣的部分區域中發生放電短路現象，稱為局部放電。根據局部放電發生的部位，可以分為內部放電、表面放電和電暈放電三大類。

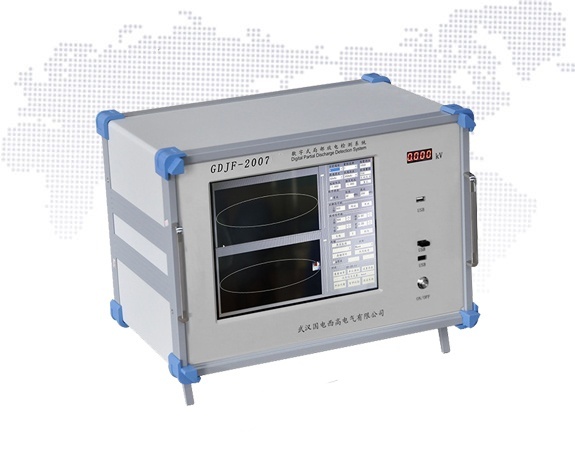

　　GDJF-2007數字式局放儀是國電西高技術人員根據多年高壓電氣設備局放檢測經驗設計生產。適用于變壓器、GIS、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。

　　該數字式局部放電檢測系統配備不同的傳感器來采集信號，進而檢測并評估高壓電氣設備運行狀態，避免設備的突發性事故，有效檢測設備絕緣劣化、發生擊穿、閃絡等嚴重現象。整套設備采用超聲波檢測技術、高頻檢測技術、信號現場處理技術、Web后臺處理軟件等技術進行檢測和分析。同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。使用該設備對高壓電氣設備進行局放帶電巡檢，便于工作人員及時對高壓電氣設備的運行狀態進行評估，為設備的維修提供了依據，也可為運行設備的故障點進行跟蹤測試，大大提高高壓電氣設備運行的可靠性、安全性和有效性。

　　適用范圍：

　　具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于柱上開關、互感器、干式變壓器、油浸式變壓器、高壓斷路器、耦合電容器、電抗器、電容套管、高壓開關等試品進行局部放電實驗及其他科學實驗研究。

　　局放儀技術特點：

　　便攜式設計，堅固耐用，使用方便

　　檢測主機為便攜式設計，殼體堅固可靠，選用12英寸高性能工業一體機。

　　抗干擾能力較強，檢測數據準確

　　利用數字濾波技術，可以有效地消除現場干擾，在強干擾環境下也能實現局部放電測量。

　　系統采用多通道數據采集

　　可同時對局部放電產生的電磁波、超聲波等信號進行綜合分析處理。

　　連接簡單方便

　　系統采用多種連接方式，傳感器與主機之間選用BNC接口方式，便于使用。

　　軟件功能強大

　　具有局部放電測量、分析，局部放電重復放電次數n的測量、分析，抗固定干擾，抗動態干擾，自由選擇橢圓、直線、正弦顯示方式，窗口局部進行詳細測量、觀察放電脈沖，試驗電壓、電流和局部放電同時測量，兩道自動定時保存實驗數據，兩通道手動或隨時保存實驗數據，隨時存儲波形，重新顯示、分析過去已保存的試驗波形，增益范圍每通道六檔粗調，每檔隨意細調，數字開窗技術、可避免干擾對測量的影響，相位開窗、單窗、雙窗任選，360度內自由開窗，四通道測量有效地抑制干擾脈沖信號，并同時測量兩個試品或一個試品的多個測量點的局部放電信號，方便地分析局部放電信號的來源，內、外同步隨意選擇；

　　本軟件局部放電顯示結果符合IEC60270標準。

　　本裝置采用外接電源供電方式，使用只需提供AC220V±10%交流電源即可。
