GDYD-M系列工頻耐壓測試儀說明書

一、耐壓測試儀概述

    耐壓測試儀是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。

    本裝置是根據國家最新電力行業標準而設計的、性能先進的耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

二、絕緣耐壓測試儀產品特點

1、監視功能：高壓電壓 低壓電流  零位指示  電源指示 工作指示 計時指示

2、保護功能：過流保護、零位啟動保護、聲光語言報警提醒

3、采用新型時間繼電器，計時范圍更廣（1S~99H）

4、采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。

5、試驗變壓器高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。

6、試驗變壓器（5kVA以上）裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。

三、 GDYD-M系列耐壓測試儀原理

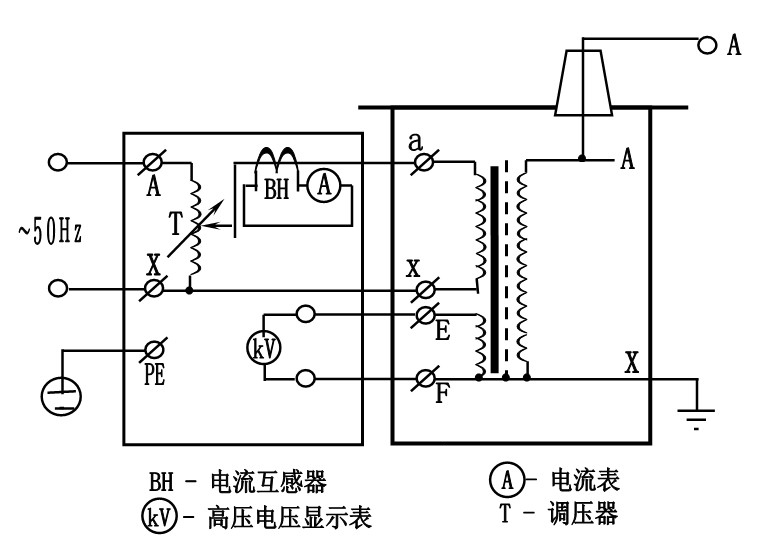

    本系列控制箱是由接觸式調壓器及其控制、保護、測量、信號電路組成。它是通過接入工頻電源，調節調壓器（即試驗變壓器的輸入電壓），以獲得所需要的試驗高壓電壓值。其工作原理見圖1:

圖1. GDYD-M系列耐壓測試儀原理圖
