低于24Vac至480Vac的50Hz至400Hz交流電源很常見。還可以找到5Vdc至300Vdc的直流電源，輸入電壓源可能具有廣泛的電壓特性。操作者了解輸入電壓要求至關重要，因?yàn)檫@會影響整個系統的使用和設計。除了為電源的主逆變器電路供電之外，輸入電壓源還用于為輔助控制電路和其他輔助電源需求供電。輸入濾波器級提供對輸入電壓源的調節。這種調節通常采用交流電源的整流和濾波形式，以及直流電源中的其他濾波。輸入濾波器的輸出通常是直流電壓源。

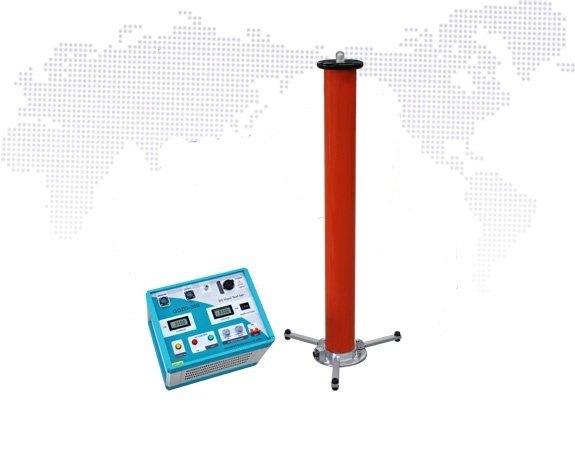

GDZG-300系列直流高壓發生器

　　該直流電壓為逆變器提供了能源。逆變器級將直流源轉換為高頻交流信號。電源存在許多不同的逆變器拓?fù)洹８邏弘娫淳哂歇?dú)特的因素，可能決定最佳的逆變器方法。逆變器生成一個高頻交流信號，該信號通過高壓變壓器升壓。產生高頻的原因是為了提供高性能的運行，同時減小磁件的尺寸并減少紋波減小存儲電容器。當具有高升壓比的變壓器耦合到高頻逆變器時，會產生問題。高升壓比反映了高壓變壓器初級線圈上的寄生電容。出現在變壓器原邊的大寄生電容必須與逆變器開關設備隔離。否則，逆變器中將出現異常高的脈沖電流。

　　高壓電源的另一個常見參數是負載操作范圍廣。由于存在高壓，絕緣擊穿很普遍。逆變器的魯棒性和控制環路特性實際上必須考慮開路，短路和工作負載條件的任何組合。這些問題以及可靠性和成本必須在高壓電源逆變器拓?fù)渲薪鉀Q。

　　逆變器的高頻輸出被施加到高壓升壓變壓器的初級。正確的高壓變壓器設計需要大量的理論和實踐工程。對磁性設計的理解必須與材料和過程控制一起應用。許多特定的專業知識涉及管理大量的次級匝數和較高的次級電壓。由于這些因素，鐵芯的幾何形狀，絕緣方法和繞組技術與常規變壓器設計有很大不同。需要關注的一些領域是：次級導線的伏特/匝數額定值，層間絕緣額定值，絕緣材料耗散系數，與寄生次級電容和漏磁通有關的繞組幾何形狀，絕緣漆在繞組層中的浸漬，高壓倍增器電路負責高壓變壓器次級電壓的整流和倍增。這些電路在“電荷泵”倍壓器連接中使用高壓二極管和電容器。與高壓變壓器一樣，高壓倍增器設計需要專門的知識。除整流和乘法外，高壓電路還用于輸出電壓的濾波以及監視電壓和電流以控制反饋。可以有意增加輸出阻抗，以防止來自電源存儲電容器的放電電流。

　　這些高壓組件通常與地面絕緣，以防止電弧放電。絕緣材料變化很大，但典型的材料有：空氣，SF6，絕緣油，固體密封劑（RTV，環氧樹脂等）。絕緣材料的選擇和過程控制可能是可靠的高壓設計的最重要方面。

　　控制電路使所有功率級協同工作。電路復雜性的范圍從一個模擬IC到大量的IC，甚至是一個控制和監視高壓電源各個方面的微處理器。但是，每個控制電路必須滿足的基本要求是根據負載，輸入功率和命令要求所指示的，精確地調節輸出電壓和電流。這最好通過反饋控制回路來完成。電壓和電流的常規調節可以通過分別監視輸出電壓和電流來實現。將其與所需的（參考）輸出信號進行比較。反饋和參考之間的差異（誤差）將導致逆變器控制設備發生變化。

　　除了調節電壓和電流外，還可以精確調節其他參數。通過（X）（Y）=Z函數（VI=W）輕松實現輸出功率的控制，并將其與所需的輸出功率參考進行比較。實際上，在歐姆定律內發現的任何變量都可以調節電阻，電壓，電流和功率~

　　如果您對國電西高生產的直流高壓發生器感興趣的話，歡迎來電咨詢
