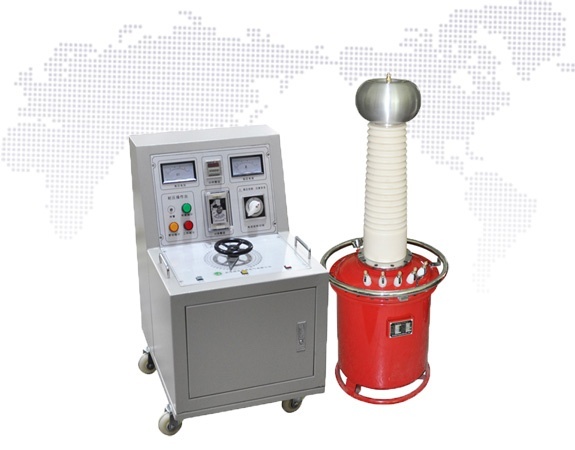

Name: GDYD-M工頻耐壓試驗成套裝置
Brand: 武漢國電西高電氣有限公司

GDYD-M

售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務

　　GDYD-M系列絕緣耐壓試驗裝置（工頻耐壓控制箱工頻耐壓試驗設備_工頻耐壓試驗成套裝置）是國電西高在XCJH(TCWJH)型的基礎上，根據國家最新電力行業標準而設計的工頻耐壓試驗設備。它是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

　　國電西高產品選型豐富，專業電測品牌，找工頻耐壓控制箱工頻耐壓試驗設備_工頻耐壓試驗成套裝置，選擇國電西高，打造電測精品！

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

?????μè￥?é??

技術特點

　　國電西高產品選型豐富，專業電測品牌，找工頻耐壓控制箱工頻耐壓試驗設備_工頻耐壓試驗成套裝置，選擇國電西高，打造電測精品！

產品參數

技術參數

輸入電壓：AC 220(380)V 可選
低壓輸出：AC 0-250（430）V
低壓電流：0-5/10/15/50A(可按客戶要求定制)
輸出容量：0-3/5/10/15 kVA(可按客戶要求定制)
高壓電壓：0-50/100/150/200 kV(可按客戶要求定制)
高壓電流：0-50/100/150/200/500/1000/2000mA(可按客戶要求定制)
計時范圍：0-9999S
環境溫度：－20℃至50℃
電壓精度 ≤1.5% ±1個字(F.S)

控制箱（臺）參數：

型號規格	容量（ kVA ）	輸入電源			輸出電壓		重量（ kg ）
型號規格	容量（ kVA ）	相數	（ V ）	（ A ）	（ V ）	（ A ）	重量（ kg ）
GDYD-M -2/200	2	LN	220	9 .1	0-250	8	14
GDYD-M -3/200	3	LN	220	13.6	0-250	12	16
GDYD-M -5/200	5	LN	220	22.7	0-250	20	18
GDYD-M -10/200	10	LN	220	45.5	0-250	40	80
GDYD-M -15/400	15	AB	380	39.5	0-430	34.9	90
GDYD-M -20/400	20	AB	380	52.6	0-430	46.5	100
GDYD-M -25/400	25	AB	380	62.5	0-430	58.1	120
GDYD-M -30/400	30	AB	380	78.9	0-430	69.8	140
GDYD-M -50/400	50	AB	380	131.5	0-430	116.63	160
GDYD-M -100/400	100	AB	380	263	0-430	232.5	200
說明： 1 、如有特殊參數要求，可按用戶的技術參數進行設計制作。 2 、輸出容量為 5kVA 以下（含 5kVA ）時控制部分為箱式，其它都為臺式。

試驗變壓器參數

規格	容量	低壓側		高壓側		高壓側（交直流變壓器）		測量變比	30 分鐘溫升	阻抗電壓	空載電流	重量
	容量	電壓	電流	交流輸出		直流輸出			30 分鐘溫升	阻抗電壓	空載電流	重量
	kVA	V	A	電壓 kV	電流	電壓 kV	電流		℃	％	％	kg
1.5/50	1.5	200	7.5	50	30	70	21.4	500	10	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	10	10	<4	27
5/50	5	200	25	50	100	70	71.4	500	10	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	10	10	<4	80
15/50	15	400	37.5	50	300	70	214.3	500	10	8	<4	120
20/50	20	400	50	50	400	70	285.7	500	10	8	<4	140
30/50	30	400	75	50	600	70	428.6	500	10	8	<4	155
50/50	50	400	125	50	1000	70	714.3	500	10	8	<4	184
10/100	10	200	50	100	100	140	71.4	1000	10	10	<4	135
15/100	15	400	37.5	100	150	140	107.1	1000	10	8	<4	150
20/100	20	400	50	100	200	140	142.9	1000	10	8	<4	215
30/100	30	400	75	100	300	140	214.3	1000	10	8	<4	250
50/100	50	400	125	100	500	140	357.1	1000	10	8	<4	290
10/150	10	200	50	100	66.7	140	47.6	1500	10	10	<4	180
15/150	15	400	37.5	150	100	210	71.4	1500	10	8	<4	200
20/150	30	400	50	150	133.3	210	95.2	1500	10	8	<4	220
30/150	30	400	75	150	200	210	142.9	1500	10	8	<4	280
50/150	50	400	125	150	333.3	210	238.1	1500	10	8	<4	340
說明： 1 、如有特殊參數要求，可按用戶的技術參數進行設計制作。 2 、上表的重量以油浸式試驗變壓器為例，干式試驗變壓器和充氣式試驗變壓器稍有不同。
