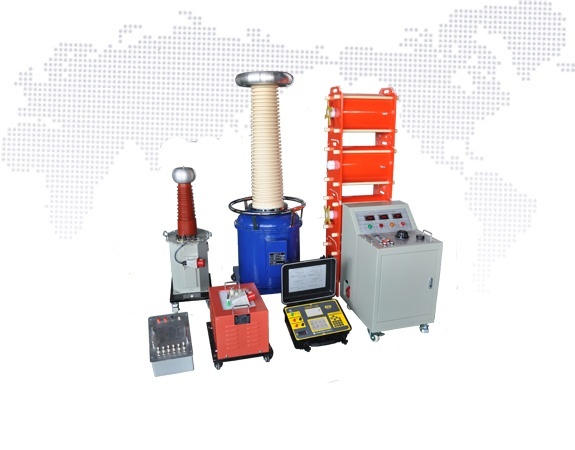

隨著CVT（電容式電壓互感器）技術的不斷成熟， CVT得到不斷的推廣。采用傳統的方式對CVT進行校驗，由于CVT的主電容量比較大，一般為0.005~0.02uF，因此，對試驗電源的容量要求就很高，通常為幾十上百千伏安甚至幾百千伏安，現場往往難得找到這么大容量的電源，而且，這么大容量的電源重量為好幾百公斤甚至好幾噸，不易于搬動，不易于現場試驗。因此，我們國電西高采用了串聯諧振的原理，采用了無極手動調感的技術，研發出了新一代的CVT校驗專用工頻串聯諧振升壓裝置，使得所需電源、試驗設備體積和重量幾十倍的下降，方便的滿足35kV、66kV、110kV、220kV、330kV、500kV電壓等級各類型CVT校驗的升壓要求。GDTF 系列裝置采用多節電抗器串聯的方式，體積小、重量輕，接線操作簡單，是電力計量、高壓測試專業人員理想的新型換代產品。
【CVT檢驗用諧振升壓裝置型號_變頻諧振廠家-國電西高了解更多：撥打400-8818-755】
根據用戶要求，電抗器分為固定電抗器和可調電抗器兩種方式。
產品特點
| 使用條件 | 環境溫度：10℃~+40℃ |
| 相對濕度：≤90% | |
| 工作頻率 | 50HZ |
| 輸入電壓 | AC220(單相) |
| 輸出電壓波形失真度 | 優于0.5% |
| 額定輸入容量 | 5KVA(2臺電抗器) |
| 5KVA(4臺電抗器) | |
| 10KVA(6-8臺電抗器) | |
| 額定輸入電壓 | 220V(4臺電抗器) |
| 額定輸入電流 | 22.7A/45.4A |
| 額定輸出電壓 | 76.2KV(2臺電抗器) |
| 152.4KV(4臺電抗器) | |
| 209.6KV(6臺電抗器) | |
| 303.1KV(8臺電抗器) | |
| 額定輸出電流 | 0.5A/1A |
| 單臺電抗器耐壓 | 40KV/60KV |
| 單臺電抗器容量 | 20KVA/40KVA/60KVA |
| 單臺電抗器容量 | 45㎏/60㎏ |
| 產品型號 | 35/0.5 | 66/0.5 | 110/0.5 | 110/1 | 220/0.5 | 220/1 | 330/0.5 | 330/1 | 500/0.5 | 500/1 |
| 調壓控制箱容量 | 5KVA | 5KVA | 5KVA | 5KVA | 6KVA | 10KVA | 10KVA | 15KVA | 10KVA | 15KVA |
| 額定高壓(KV) | 24.2 | 45.7 | 76.2 | 76.2 | 152.4 | 152.4 | 209.6 | 228.6 | 303.1 | 346.4 |
| 電抗器數量 | 1 | 1 | 2 | 2 | 4 | 4 | 6 | 4 | 8 | 6 |
| 單臺電抗器耐壓 | 40KV | 50KV | 40KV | 40KV | 40KV | 40KV | 60KV | 40KV | 40KV | 60KV |
| 單臺電抗器容量 | 20KVA | 25VA | 20KVA | 40KVA | 20KVA | 40KVA | 20KVA | 60KVA | 20KVA | 60KVA |
| 產品型號 | 典型適用范圍 |
| GDTF(C)-35/0.5 | 電壓等級為35KV，電容量小于等于0.04UF的所有CVT |
| GDTF(C)-66/0.5 | 電壓等級為66KV，電容量小于等于0.04UF的所有CVT |
| GDTF(C)-110/0.5 | 電壓等級為110KV, 電容量小于等于0.02UF的所有CVT，使用兩節電抗器串聯 |
| GDTF(C)-110/1 | 電壓等級為110KV，電容量小于等于0.04UF的所有CVT，使用兩節電抗器串聯 |
| GDTF(C)-220/0.5 | 電壓等級為220KV，電容量小于等于0.01UF的所有CVT，使用兩節電抗器串聯 |
| GDTF(C)-220/1 | 電壓等級為220KV，電容量小于等于0.02UF的所有CVT，使用兩節電抗器串聯 |
| GDTF(C)-330.0.5 | 電壓等級為330KV，電容量小于等于0.0075UF的所有CVT,使用兩節電抗器串聯 |
| GDTF(C)-330/1 | 電壓等級為330KV，電容量小于等于0.015UF的所有CVT，使用兩節電抗器串聯 |
| GDTF(C)-500/0.5 | 電壓等級為500KV，電容量小于等于0.005UF的所有CVT，使用兩節電抗器串聯 |
| GDTF(C)-500/1 | 電壓等級為500KV，電容量小于等于0.01UF的所有CVT，使用兩節電抗器串聯 |
