工頻交流耐壓試驗裝置是對各種大型變壓器的交流耐壓試驗，火力及水力發電機的交流耐壓試驗定期進行，這些設備的試驗要求的試驗設備容量大。

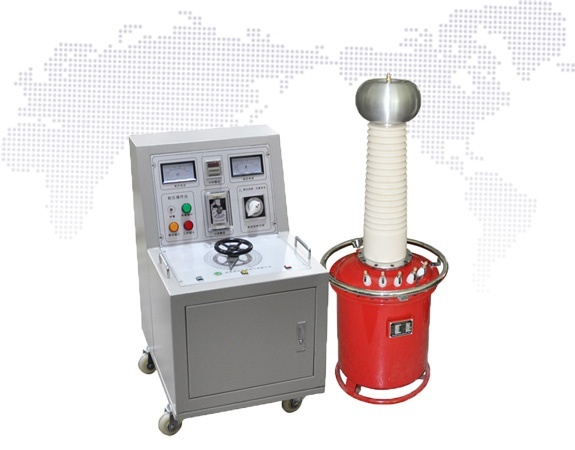

工頻交流耐壓試驗裝置工作原理
1、交流220V工頻電源，經變頻控制單元輸出30~200HZ頻率可調的電壓，送入勵磁變壓器，升壓至0~1000V，經諧振電抗器L和被試品CX，構成高壓主諧電路。電容分壓器是純電容式的，用來測量試驗電壓。先由變頻控制單元經勵磁變壓器向主諧振電路送入一個較低的電壓Ue。調節變頻控制單元的輸出頻率，頻率滿足條件ΩL=1/ΩC。
2、電路即達到諧振狀態，此時能在較小的勵磁電壓Ue下，使被試品CX上產生幾十倍于Ue的電壓UCX，變頻試驗系統以變頻串聯諧振試驗裝置電路原理工作。諧振點是由把頻率變換器的頻率調整到變頻串聯諧振試驗成套裝置電路的固有頻率而達到的，回路諧振后，輸出的電壓波形為純正弦波，系統的頻率取決于回路的L-C參數。其中電抗器的電抗值是可調的，系統的頻率取決于負載電容的大小，可以根據CX的大小，適當調整電抗器的電感L值。使得諧振頻率固定在一個要求的范圍內，從而滿足必須在工頻條件下進行交流耐壓試驗的試品的試驗。
