變頻串聯諧振具體操作步驟

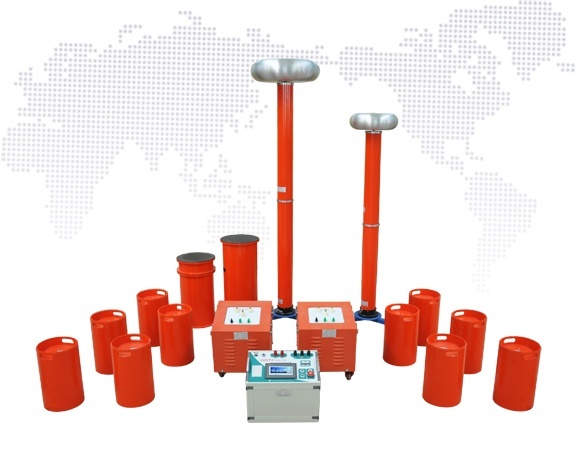

國電西高GDTF系列 變電站變頻串聯諧振試驗裝置

　　1、接線：

　　先將變頻源主機接上電源，變頻源主機的輸出接在激勵變壓器的“輸入”端子上，接地端接地。然后將激勵變壓器的抽頭連接方式改為相應的連接方式，高壓尾端口和接地端短接，激勵變輸出端口通過高壓輸出用專用的高壓硅膠線接在電抗器的尾端，高壓輸出端接在電容分壓器的高壓端，下端用信號線接在變頻源分壓器信號端口上。從電抗器或者分壓器的高壓端接一根線到被試品（線需懸空），這樣接線就完成了。

　　2、試驗開始：

　　打開變頻源電源開關，儀器進入開機畫面，點擊“參數設置”進入參數設置界面，按要求設置試驗電壓與試驗時間，其中，過壓保護、過流保護、閃絡保護是根據試驗電壓儀器自動設置的，這樣參數就設置好了。

　　在使用時，一定要對它的線路有所檢查，因為自己在長時間沒有使用串聯諧振之后，很有可能它的線路就會出現一些松散，它的零部件也會出現一些松散，在沒有檢查的前提下就直接對著設備的電阻電壓進行檢測時，很有可能會導致整個檢測出現問題，根本無法得到非常準確的數據，無法解決自己設備所面臨的問題。因此當大家在使用變頻串聯諧振時一定要考慮到這一方面，能夠對它的線路進行檢查之后，自然能夠保證在整個使用過程中有著更高的檢測效果，不會因為某些事情沒有考慮到而讓自己承受損失。

　　當然在選擇使用串聯諧振的時候也需要定期維護，而且在檢測過程中不要隨便操作，因為串聯諧振可以自動輸入數據，也可以手動輸入數據，如果自己選擇了某一種輸入方式之后，就不要隨便更改它的輸入方式，不然也會直接影響到整個數據測量的結果，甚至說會導致整個測量的數據不準確，那么給自己又能夠帶來什么價值呢？只會讓自己在整個檢測的時候受到更多的外在因素影響，根本沒有任何的檢測效果。

　　國電西高在這里提醒大家：在使用變頻串聯諧振耐壓試驗裝置前，一定要仔細閱讀說明書，熟悉相關操作，方可操作！
