Name: GD3126A繞組絕緣電阻_電纜外護套絕緣電阻
Brand: 武漢國電西高電氣有限公司

GD3126A

售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務

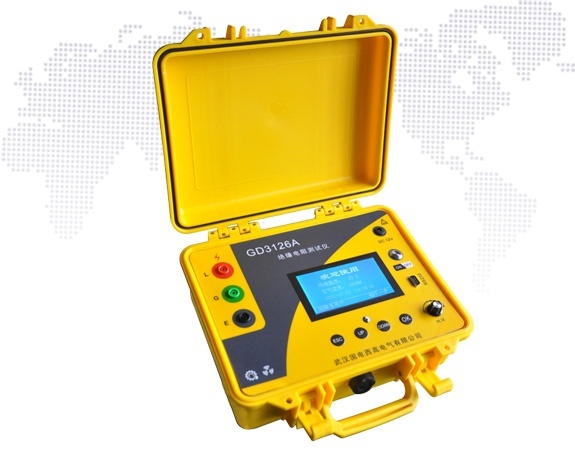

GD3126A 智能絕緣電阻測試儀在GD2135的基礎上重新設計，提供數字絕緣測試，測試電壓最高可達10kV，可廣泛應用于變電站、發電廠等電氣設備的檢修，非常適合用于測試各種高電壓設備，包括開關設備，變壓器、電抗器、電容器、電動機，發電機和電纜等進行絕緣電阻（IR）、吸收比(DAR)、極化指數(PI)的測量。

繞組絕緣電阻多少錢_電纜外護套絕緣電阻價格-國電西高

智能絕緣電阻測試儀產品特點

采用數字處理技術，抗干擾性強，可在強電磁干擾環境下測量；
容量大，能滿足高壓、高阻、大容量負載測試的要求；
具有防震、防潮、防塵結構，適應惡劣工作環境；
人機交互友好、美觀，顯示準確結果和數據變化趨勢；
保護功能完善，能承受短路和被測電容殘余電壓沖擊；
測量范圍最大可到10TΩ，自動切換量程；
各檔位高電壓從零連續可調；
自動測量R15、R60、R600，計算吸收比、極化指數；
自動測量環境溫度、空氣濕度及測試時間；
顯示測試時間，每15秒有蜂鳴提示，5分鐘無操作提示關機；
測量完畢自動泄放高壓；
能保存60組測量結果，且數據可20年不丟失；
自帶RS232串行接口，可與計算機通信；
外接打印機（選配）；
測試前顯示帶電試品電壓并有相關提示；

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

技術特點

繞組絕緣電阻多少錢_電纜外護套絕緣電阻價格-國電西高

智能絕緣電阻測試儀產品特點

采用數字處理技術，抗干擾性強，可在強電磁干擾環境下測量；
容量大，能滿足高壓、高阻、大容量負載測試的要求；
具有防震、防潮、防塵結構，適應惡劣工作環境；
人機交互友好、美觀，顯示準確結果和數據變化趨勢；
保護功能完善，能承受短路和被測電容殘余電壓沖擊；
測量范圍最大可到10TΩ，自動切換量程；
各檔位高電壓從零連續可調；
自動測量R15、R60、R600，計算吸收比、極化指數；
自動測量環境溫度、空氣濕度及測試時間；
顯示測試時間，每15秒有蜂鳴提示，5分鐘無操作提示關機；
測量完畢自動泄放高壓；
能保存60組測量結果，且數據可20年不丟失；
自帶RS232串行接口，可與計算機通信；
外接打印機（選配）；
測試前顯示帶電試品電壓并有相關提示；

產品參數

額定測試電壓檔位	250 V、500V、1.0kV、2.5kV、5.0kV
輸出電壓誤差	±5%
測量電阻范圍	上限值	500GΩ～10TΩ
	下限值	0.1MΩ
	準確度等級	5.0級
高壓顯示誤差	±( 5%·Ux + 1d )
泄漏電流顯示范圍及誤差	0.1nA~9.9mA 5%
吸收電容顯示范圍及誤差	0.1pF~99μF 5%
溫度測量誤差	±0.5℃
空氣濕度測量誤差	±2%RH
短路電流	＜6mA
電壓紋波	＜3%
絕緣電阻	> 500 MΩ（測試線與機殼間）
耐壓	AC10.0kV 50Hz 1min（測試線與機殼間）
供電電源	12V 鋰電池
電池一次充電使用時間	30天每天10次DAR和5次PI測試
工作溫度與濕度	0℃ ~ + 40℃ < 85%RH
貯存溫度與濕度	- 20℃ ~ + 50℃ < 90%RH
無線傳輸距離	325（L）×250（W）×130（H）
重量	約 3.7kg

測量電阻誤差
電壓檔位	250 V	500 V	1.0 kV	2.5 kV	5.0 kV
±( 3%·Rx + 1d )	1GΩ	2GΩ	4GΩ	10GΩ	20GΩ
±( 5%·Rx + 1d )	10GΩ	20GΩ	40GΩ	0.1TΩ	0.2TΩ
±( 10%·Rx + 2d )	100GΩ	200GΩ	0.4TΩ	1TΩ	2 TΩ
±( 25%·Rx + 2d )	500GΩ	1TΩ	2TΩ	5TΩ	10TΩ
