變頻串聯諧振耐壓試驗裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器組成。變頻控制器被分為兩類，20kW和以上為控制臺，20kW以下是便攜式箱；它由控制器和濾波器組成。變頻控制器的主要作用是具有380V或200V正弦交流電頻率的固定振幅和頻率為振幅和頻率可調的正弦波，而對于整個設備提供電源。勵磁變壓器是輸出電壓升高到一個合適的測試電壓，高壓電抗器L是諧振電路的重要組成部分，當電源頻率等于1/（2π√LCX），其與所述測試CX發生串聯諧振。

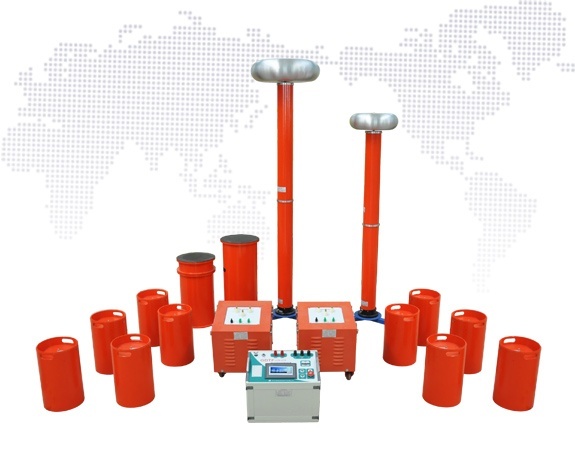

國電西高GDTF系列變電站變頻串聯諧振試驗裝置

　　如何進行選擇一個合適的變頻串聯諧振耐壓試驗裝置，為了選擇合適的串聯諧振設備，請?zhí)峁┮韵录夹g參數：

　　1、試品為變壓器時：電壓等級（如10/35/110/220kv）；大容量；試驗性質（中性或完全絕緣）單相接地容量；

　　2、試品為電源電纜：電壓電平（例如，10/35/的110kV等）；長長度；橫截面面積；

　　3、試品為發電機、電動機：電壓等級（出口電壓或稱工作電壓）試驗電壓（zui高耐壓值）單相對地電容量變化范圍，如0。2-0。55uF；

　　4、試品為GIS：電壓等級（也稱為工作電壓）；間隔的數量；測試電壓（zui大耐壓值；

　　5、試品為開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（zui高耐壓值）；

　　6、CVT測試：電壓等級（或工作電壓，如35/110/220規格）；測試電壓（zui大耐壓）電容量范圍（如0。005-0。02uF）。
