交流耐壓試驗是鑒定電氣設備絕緣強度的嚴格、有效、直接的試驗方法，它對判斷電氣設備能否進入運行具有決定性意義，也是保證設備絕緣水平，避免發生事故的發生。

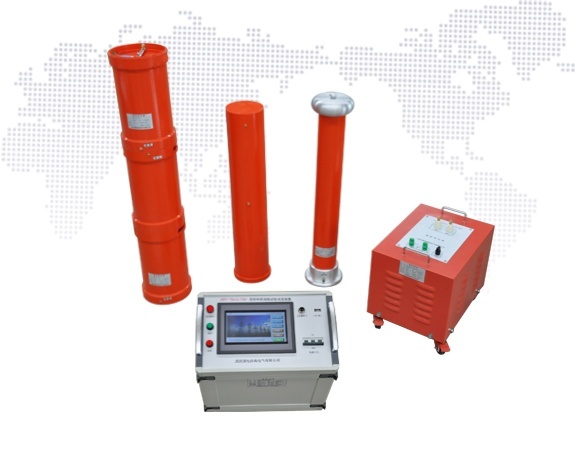

國電西高GDTF系列電纜變頻串聯諧振試驗裝置

　　這些設備的交流工頻耐壓試驗，如果用傳統的試驗設備（即工頻試驗變壓器），則由于試驗需要的容量大，試驗變壓器、調壓器十分笨重，大容量試驗電源在現場也很難解決，現場試驗不方便。工頻諧振裝置，無論從試驗電源容量、設備重量、試驗波形及投資等方面都具有優勢。

　　GDTF系列電纜變頻串聯諧振試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0。1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。

　　電纜變頻串聯諧振試驗裝置產品特點：

　　35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生；

　　本系統要求單個人能現場搬動的部件重量不超過30kg，適合現場搬運；

　　電源采用220V單相電源或380V單相電源，方便現場取電；

　　電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。
