· 適用于空氣間隙、絕緣子串、套管、電力變壓器和互感器等試品進工頻電壓輸出時的電壓測量

遵循標準和規范
GB7449 電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則
GB1094.3 電力變壓器第三部分  絕緣水平和絕緣試驗
GB/T 311.1高壓輸變電設備的絕緣與配合
GB/T 16927.1 高電壓試驗技術 第一部分 一般試驗要求
GB/T 16927.2 高電壓試驗技術 第二部分 測量系統
GB/T11920 電站電氣部分集中控制裝置通用技術條件
GB/T191 包裝儲運圖示標志
DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統

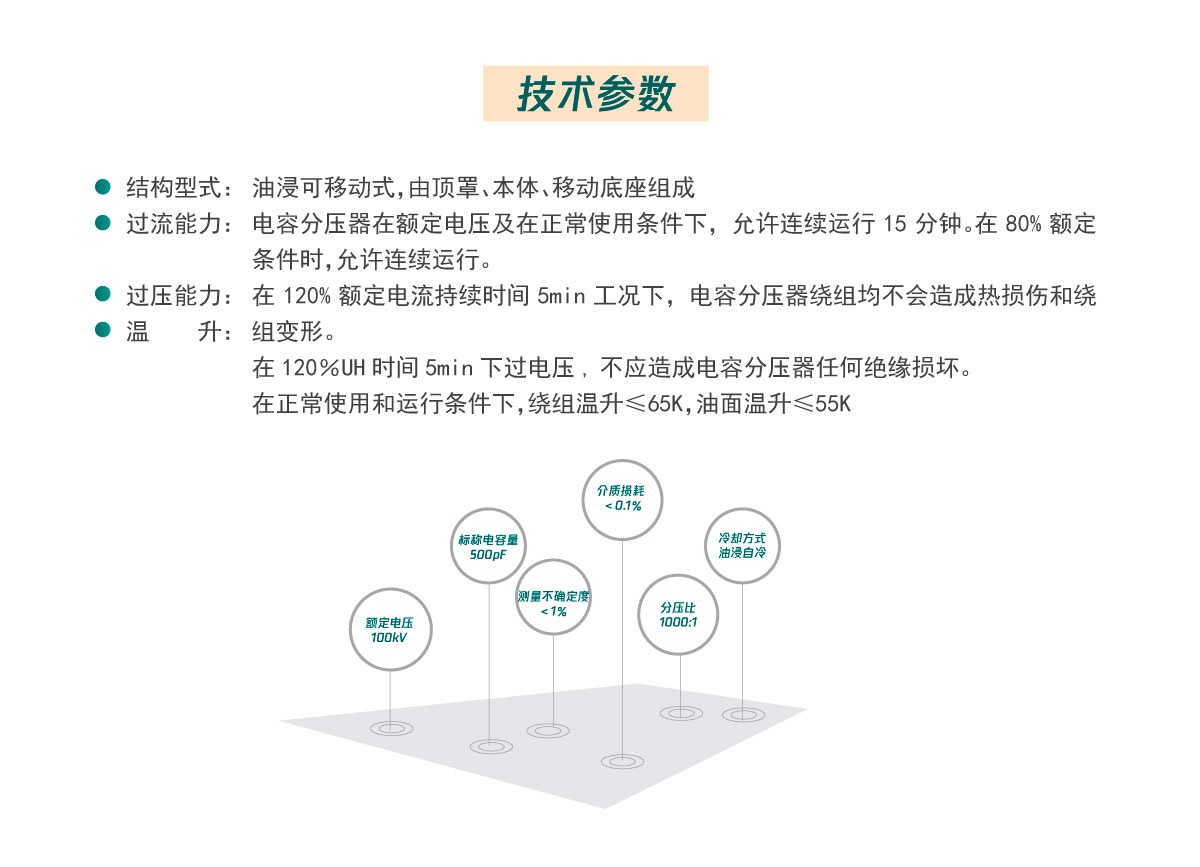

額定電壓：100kV

標稱電容量：500pF

測量不確定度：＜1％

介質損耗: ＜0.1％

分壓比：1000:1

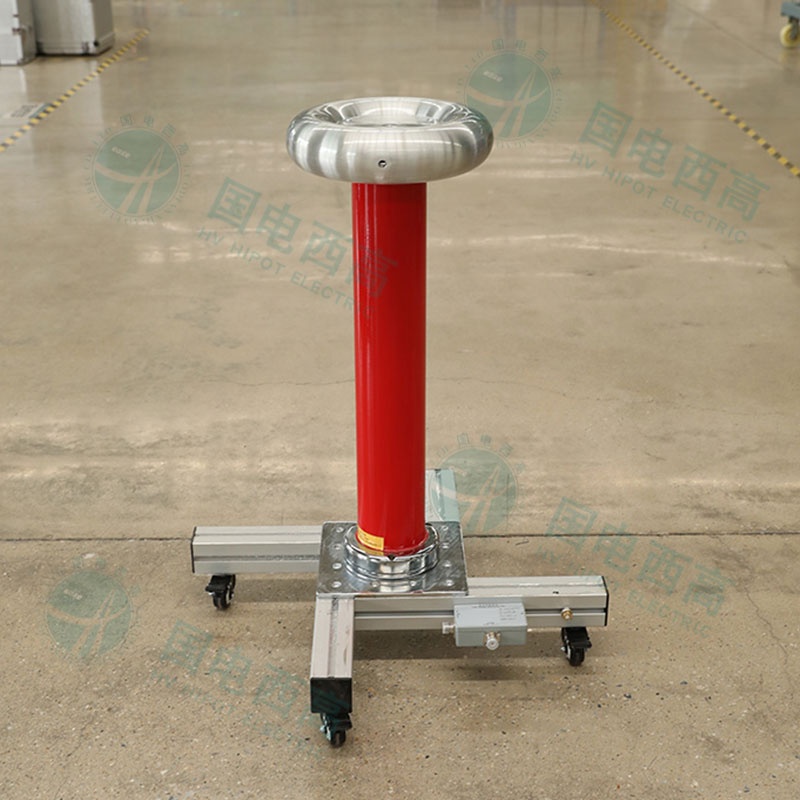

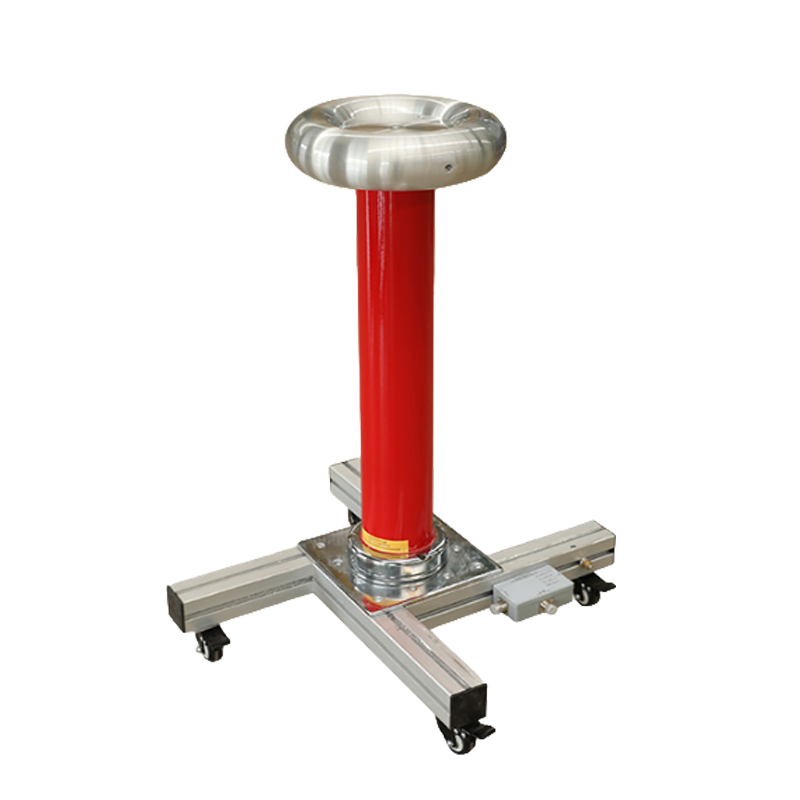

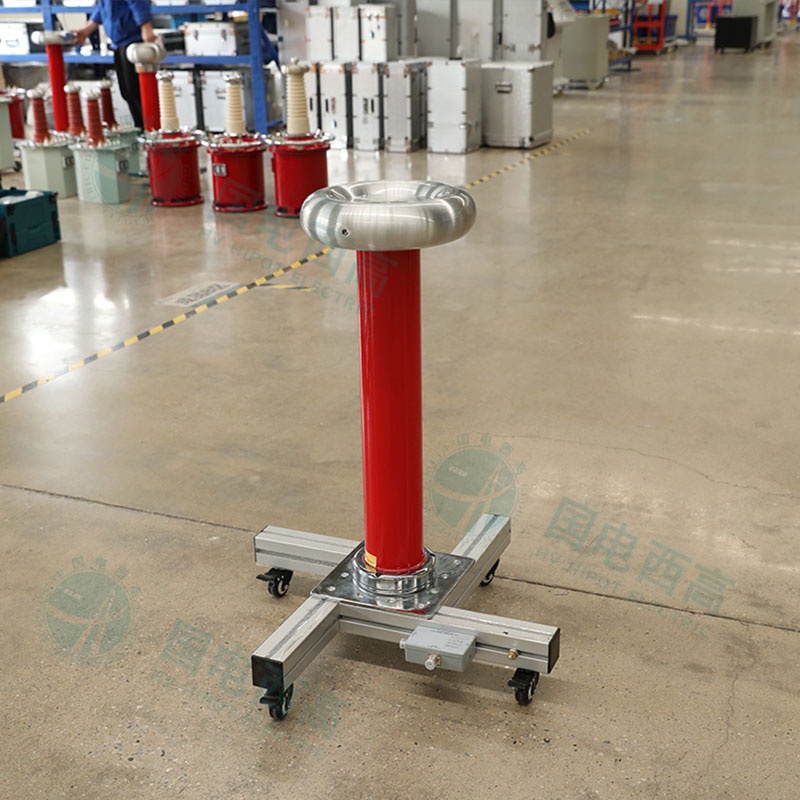

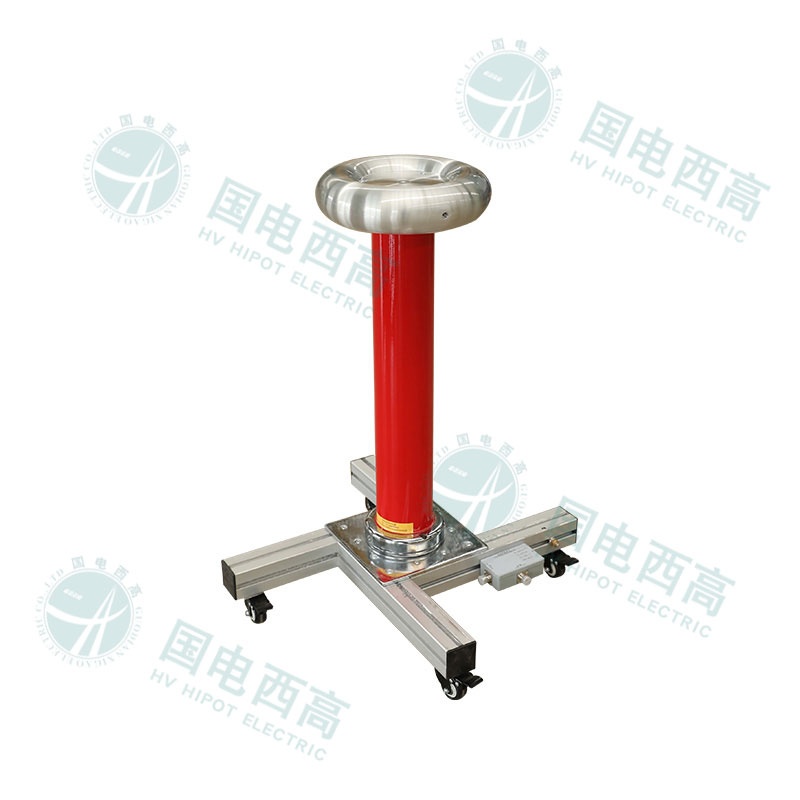

結構型式：油浸可移動式，由頂罩、本體、移動底座組成

電容分壓器在額定電壓及在正常使用條件下，允許連續運行15分鐘。在80%額定條件時，允許連續運行。

過流能力：在120%額定電流持續時間5min工況下，電容分壓器繞組均不會造成熱損傷和繞組變形。

過壓能力：在120％UH時間5min下過電壓,不應造成電容分壓器任何絕緣損壞。

溫升：在正常使用和運行條件下，繞組溫升≤65K，油面溫升≤55K

冷卻方式：油浸自冷

絕緣外殼由環氧玻璃絲纏繞制成。絕緣筒表面在加工后涂有絕緣漆且要求此涂層有較強的增水性，以防此絕緣外殼受濕氣的影響而改變筒表面的電場分布及降低耐電強度。
