變頻串聯諧振耐壓裝置電抗器怎樣組合才能滿足試驗要求？

　　下面國電西高給大家舉個栗子

　　武漢某變電所新投入1根27.5KV高壓電纜，需要進行交流耐壓試驗。試驗室配備一套完整的變頻串聯諧振耐壓裝置設備其中：變壓器型號為，額定電壓5/0.2KV,額定電流5A；16臺電抗器型號為：額定電壓30KV，額定電流3A，額定電抗8H。被試電纜型號為：27.5KV1*185電纜長度2KM單位電容0.176uf/KM。

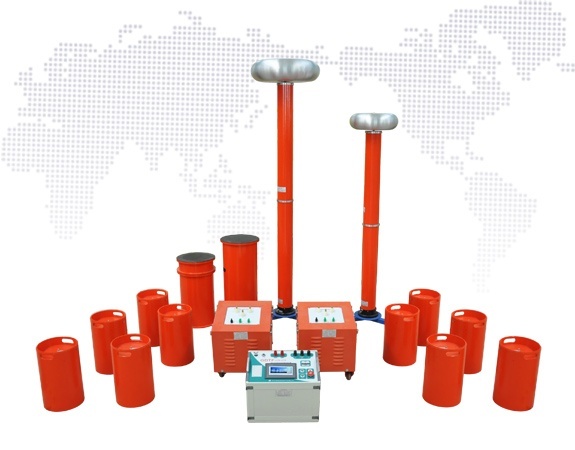

國電西高GDTF系列變電站變頻串聯諧振試驗裝置

　　根據規成規定，試驗電壓為U=2U0=2×27.5=55KV，試驗時間60min

　　計算電纜電容量Cx=2×0.176μF=0.352μF

　　試驗電壓55KV，單個電抗器的試驗電壓為30KV，所以至少選擇2個電抗器串聯才能滿足試驗電壓條件

　　為使試驗頻率接近工頻，先用工頻50HZ估算需要的電抗器數：

　　由f=1/(2π/√LC)=50HZ,有L=1/[（2πf）C]=28.8H

　　電抗器個數N=28.8÷8=3.6

　　電抗器無法分拆，因此我們至少要選擇4個電抗器才能滿足條件選用4個電抗器，組合方式為：串聯時，總電感為32，最大輸出電流為3A

　　試驗頻率為：f=1/(2π/√LC)=47.4HZ

　　試驗電流為：Ix=U×2πfCx=5.76A

　　試驗電流大于最大輸出電流，不滿足條件

　　為滿足頻率和電流要求，我們要選擇電抗器并聯的方式分流，固定電感不變，我們可以選擇8串2并的方式，此時需要電抗器16個，L=8×8÷2=32

　　流過電抗器的電流I=U×2πfCx/2=2.88(A)

　　此時，頻率47.4HZ接近工頻，電抗器電流2.88小于3A符合條件

　　因此我們要選用16個電抗器，采用8串并8串的組合方式。
