GD-2137L/H

售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務

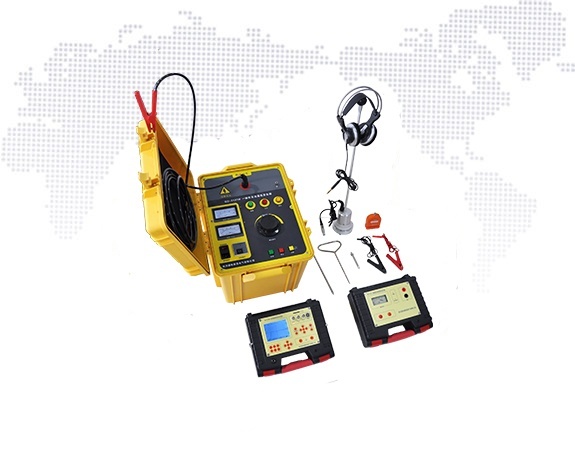

GD-2137系列地下電纜故障定位儀是國電西高新研發的便攜式綜合測試儀，能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試。集測距、定點、路徑探測功能于一體，適用于各種類型的電力電纜及通信電纜。電纜故障儀_電力電纜故障測試儀廠家國電西高400-8818-755

地下電纜故障定位儀組成部分

GD-2131L 一體化直流高壓發生器
GD-2133M電纜故障綜合測試儀
GD-2132T電纜路徑探測信號發生器

地下電纜故障定位儀主要功能

故障測距

低壓脈沖故障測距：適用于低阻、短路、斷線故障的精確測距
脈沖電流故障測距：適用于高阻、閃絡型故障的測距

精確定點

聲磁同步接收，抗干擾能力強
聲磁信號波形顯示，信號和噪聲易于區分
光標測量聲磁延時，精確判斷故障點的遠近
可根據磁場波形的初始極性，在定點的同時進行路徑探測

路徑探測

音峰／音谷法路徑探測。
信號幅值顯示。
可進行80％法或45°法測深

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

技術特點

GD-2131L 一體化直流高壓發生器
GD-2133M電纜故障綜合測試儀
GD-2132T電纜路徑探測信號發生器

地下電纜故障定位儀主要功能

故障測距

低壓脈沖故障測距：適用于低阻、短路、斷線故障的精確測距
脈沖電流故障測距：適用于高阻、閃絡型故障的測距

精確定點

聲磁同步接收，抗干擾能力強
聲磁信號波形顯示，信號和噪聲易于區分
光標測量聲磁延時，精確判斷故障點的遠近
可根據磁場波形的初始極性，在定點的同時進行路徑探測

路徑探測

音峰／音谷法路徑探測。
信號幅值顯示。
可進行80％法或45°法測深

產品參數

測距模式	低壓脈沖、脈沖電流
采樣頻率	100MHz
分辨率	低壓脈沖模式 1m 脈沖電流模式 4m
低壓脈沖模式發射電壓	30V
測距范圍	30km
聲音信號通頻帶	中心頻率 400Hz ，帶寬 200Hz
信號增益	80dB
定點精度	0.1m
接收頻率	1kHz
增益	80dB
發射頻率	1kHz
發射功率	≥3.5W
輸出特性	開路電壓 ≥100Vp-p ；短路電流 ≥300mA ；
