變頻串聯諧振耐壓試驗裝置如何選型？

人看過 0 人點贊

　　變頻串聯諧振耐壓試驗裝置的基本原理是利用勵磁變壓器激發串聯諧振回路，通過調節變頻控制器的輸出頻率，使回路電感L和試品電容C串聯諧振，諧振電壓即為加到試品上的電壓。因此，先要確認被試品的電容量。

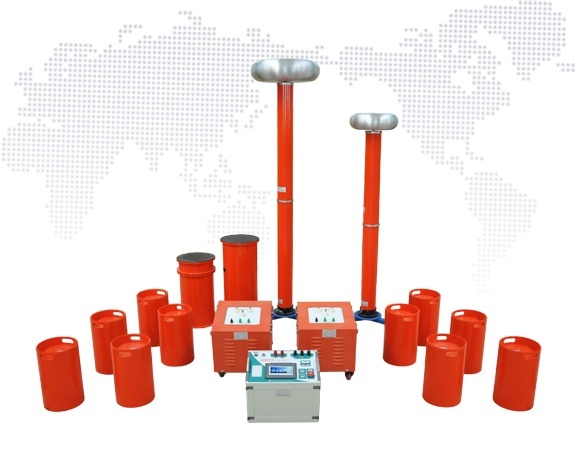

GDTF系列變電站變頻串聯諧振耐壓試驗裝置

　　在確定變頻串聯諧振耐壓試驗裝置技術方案前，需根據被試品提供以下參數：

　　1、電纜：電壓等級；截面積；長度；

　　2、變壓器：電壓等級；容量；試驗性質（中性點耐壓或全絕緣耐壓）、單相對地電容量；

　　3、發電機、電動機：電壓等級（出口電壓或稱工作電壓）；試驗電壓（最高耐壓值）、單相對地電容量范圍（如0.2-0.55uF等）；

　　4、GIS：電壓等級；試驗電壓（最高耐壓值）；間隔數量；

　　5、CVT效驗：電壓等級；試驗電壓（最高耐壓值）、電容量范圍（如0.005-0.02uF）。

　　6、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（最高耐壓值）。

　　需要說明的是，盡管定制一套串聯諧振裝置可以滿足多種被試品的試驗要求，我們還是要根據現場實際需求來，例如對電纜來說，如果現場一般試驗電纜長度在1kM以下，那定制適用1kM的串聯諧振裝置就可以，如果定制適用于2kM長度的，不僅增加了成本，裝置重量也會增加；也不建議刻意追求被試品的多樣化，涵蓋的被試品越多，裝置就越復雜。

　　國電西高專業生產高壓試驗設備、變頻串聯諧振耐壓試驗裝置、局放儀、安全工器具試驗裝置以及SF6檢漏儀等儀器，產品種類豐富，型號齊全，歡迎選購400-8818-755
