沖擊電壓發生器的接線，沖擊電壓發生器的接線包括設備及被試品的定位布置、高壓引線的連接、地線的連接、控制及測量電纜的連接。

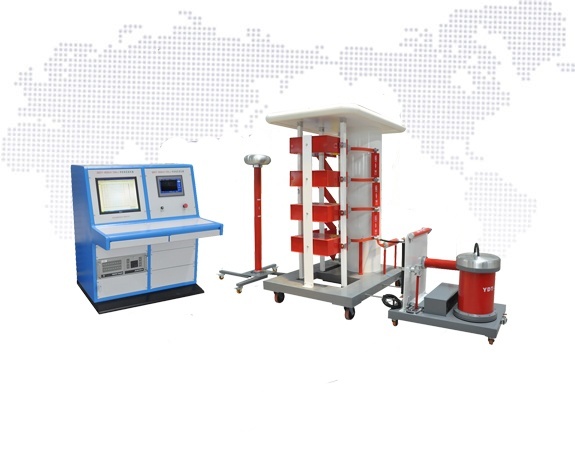

國電西高GDCY系列 沖擊電壓發生器

　　由于沖擊電壓發生器（試驗系統）包含了多個設備部件，所接試品的類型和試驗要求也各不相同，因此合理的試驗布局是順利進行沖擊電壓試驗的關鍵。不適當?shù)牟季趾徒泳€將會造成設備損壞。

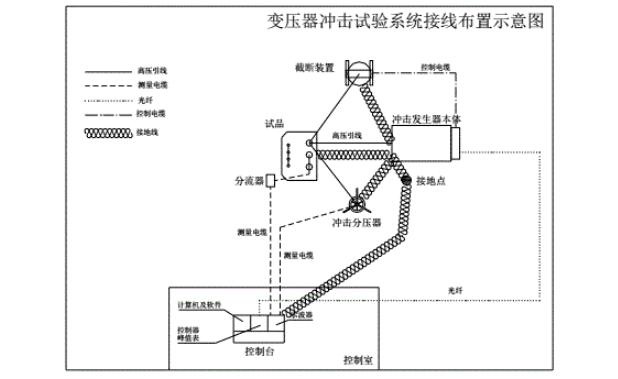

　　1、變壓器類感性負載沖擊電壓試驗的設備布局及接線說明：

　　適用試品：變壓器、電抗器、電壓互感器。

　　1)高壓引線可使用裸銅線，連接時應注意保留足夠的絕緣距離;

　　2)接地線最好使用寬銅箔，寬度150mm。

　　3)測量電纜使用規定阻抗的射頻同軸電纜。

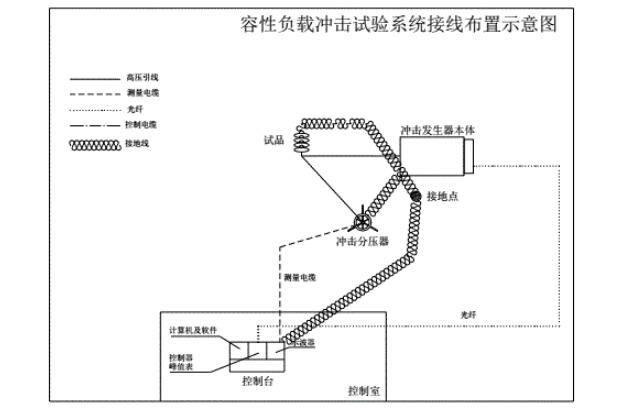

　　2、絕緣子類容性負載沖擊電壓試驗的設備布局及接線說明：

　　適用試品：絕緣子串、合成絕緣類產品、開關、電容器、電力電纜等。

　　1)高壓引線可使用裸銅線，連接時應注意保留足夠的絕緣距離;

　　2)接地線最好使用寬銅箔，寬度150mm。

　　3)測量電纜使用規定阻抗的射頻同軸電纜。

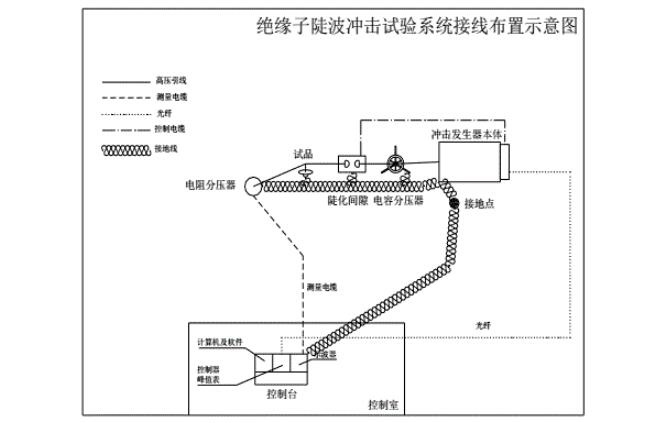

　　3、絕緣子陡波沖擊電壓試驗的設備布局及接線說明：

　　適用試品：陶瓷單片絕緣子、玻璃單片絕緣子

　　1)高壓引線最好使用寬銅箔，寬度150mm。連接時應注意保留足夠的絕緣距離：

　　2)接地線最好使用寬銅箔，寬度150mm。

　　3)測量電纜使用規定阻抗的射頻同軸電纜。
