如何鑒別變頻串聯諧振試驗裝置好壞？大家在挑選購買變頻串聯諧振試驗裝置時候，國電西高建議應先該先考察廠家生產資質是否達到國家標注，其次還要查詢是否有以下幾點功能：

　　變頻串聯諧振裝置保護功能：具有斷電、過流、過壓及閃絡保護功能。

　　a）過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置。

　　b）過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置。

　　c）擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿。

　　d）變頻串聯諧振裝置斷電保護：試驗電源斷電后，裝置能快速保護。

　　串聯諧振是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流，是當前高電壓試驗的一種新的方法與潮流，在國內外已經得到廣泛的應用。

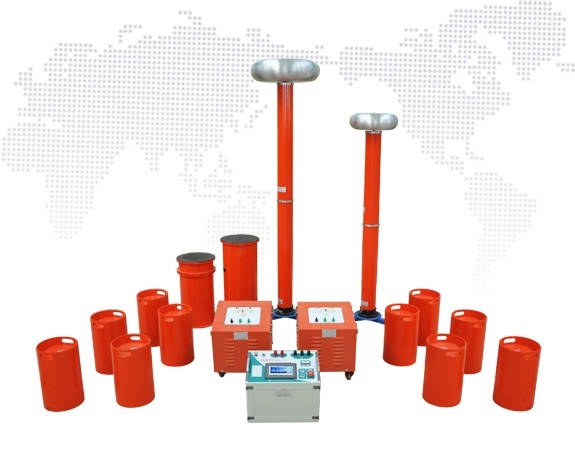

國電西高GDTF系列變電站變頻串聯諧振試驗裝置

　　GDTF系列變電站變頻串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。
