變壓器三相直流電阻測試儀三相測量、兩相測量、單相測量三種方法測量時流過中性點的電流是不同的,因此對于阻值很小的繞組(小于1mΩ),三種測量方法測量的結果會有些差異。對于同一側繞組,國電西高建議使用同一種測量方法。
單相測量功能適用于一個繞組的測量,對于低壓繞組的測量可使用此方法,此方法最大電流可達到20A,接線方法如圖所示:
在狀態(2)使光標移動到“單相測量”,按“確定”鍵即開始測量,測量結果按狀態(6)格式顯示。狀態(6)顯示A相電阻值及所施加的電流。右下腳顯示測量時間(單位秒)。在狀態(6)按“確定”鍵可儲存數據,按“取消”或“復位”鍵可退出測量狀態。

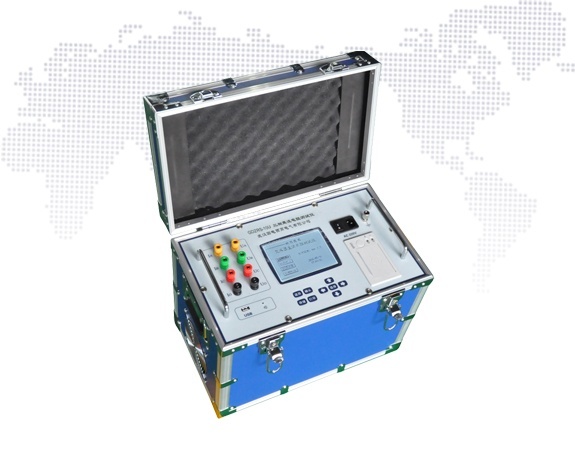

國電西高GDZRS-10U三相直流電阻測試儀是用于大容量變壓器繞組直流電阻三相同時測量的儀器。該儀器可對變壓器繞組三相同時測試,對有載調壓變壓器可直接調節分接,不需要放電,測試時間僅為傳統方法的三分之一,解決了電力變壓器直流電阻測試耗時長的難題。儀器采用大屏幕液晶顯示,中文菜單提示,配有高速打印機,且具有數據存儲功能,方便數據的讀取和記錄,測試數據穩定,重復性好,抗干擾能力強,充放電速度快,是現場測試變壓器直流電阻的最佳選擇。
如果您對國電西高的三相直流電阻測試儀感興趣,歡迎來電咨詢400-8818-755
