油浸式試驗變壓器除了可于交流工頻耐壓試驗，如果配以同等電壓等級和同等容量的電容、硅堆及高壓直流微安表，便可組裝成直流高壓試驗裝置，可以測量高壓直流泄漏電流。油浸式試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓的高壓繞組的X端以及測量繞組的F端必須可靠接地。

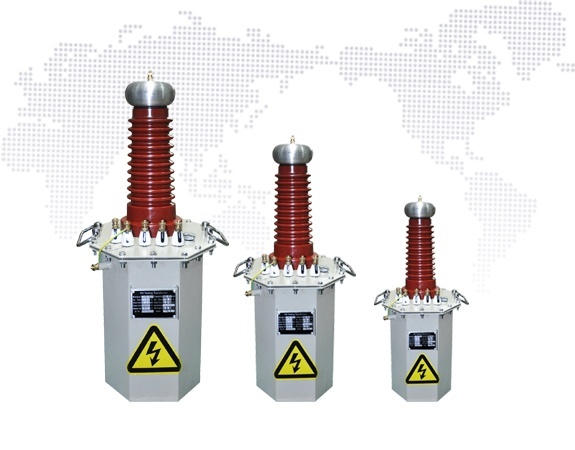

國電西高YD系列油浸式試驗變壓器
單臺油浸式試驗變壓器使用
1、試驗前，應將油浸式試驗變壓器的高壓尾“山”端可靠接地，否則將危及人身與設備的安全。
2、操作前必須熟悉油浸式試驗變壓器與電源控制箱的電氣原理及使用方法。
3、按油浸式試驗變壓器說明書所示接線圖接線。
4、準備工作和安全措施就緒，油浸式試驗變壓器空試一次設備。
5、空試無異常情況之后，連接上被試品。
6、合上電源，控制箱（臺）電源指示燈亮。
7、按下合閘按鈕，合閘指示燈亮。
8、順時針均勻加壓，注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。
9、持續規定耐壓時間并注視電流表及被試品。
10、耐壓時間到，注視kV表并迅速將調壓器回零。
11、用放dian棒經電阻放電，然后直接接地放電。
12、高壓部分可能被充電部位一一放電，改變或拆除高壓線引線，至此一次（相）試驗終止。
