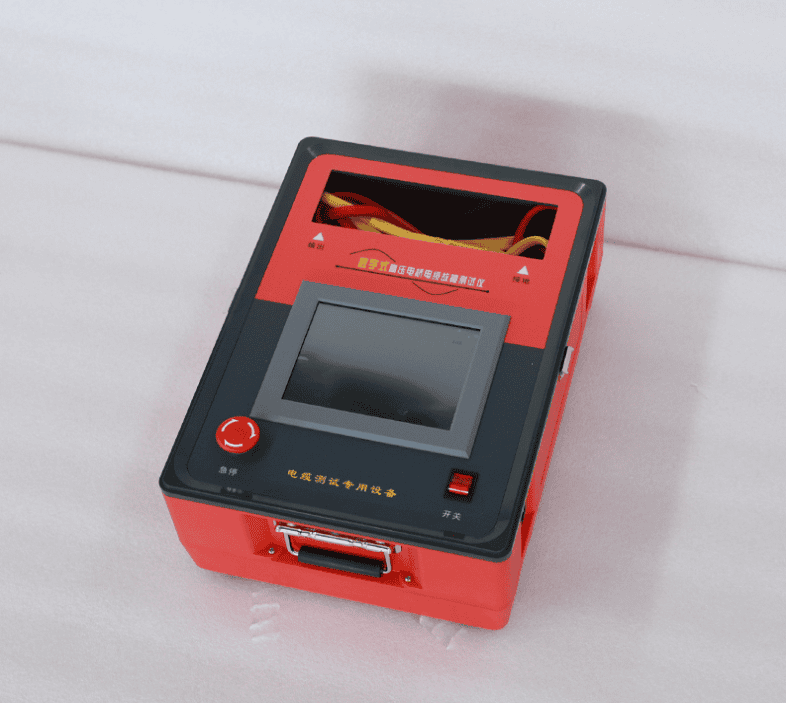

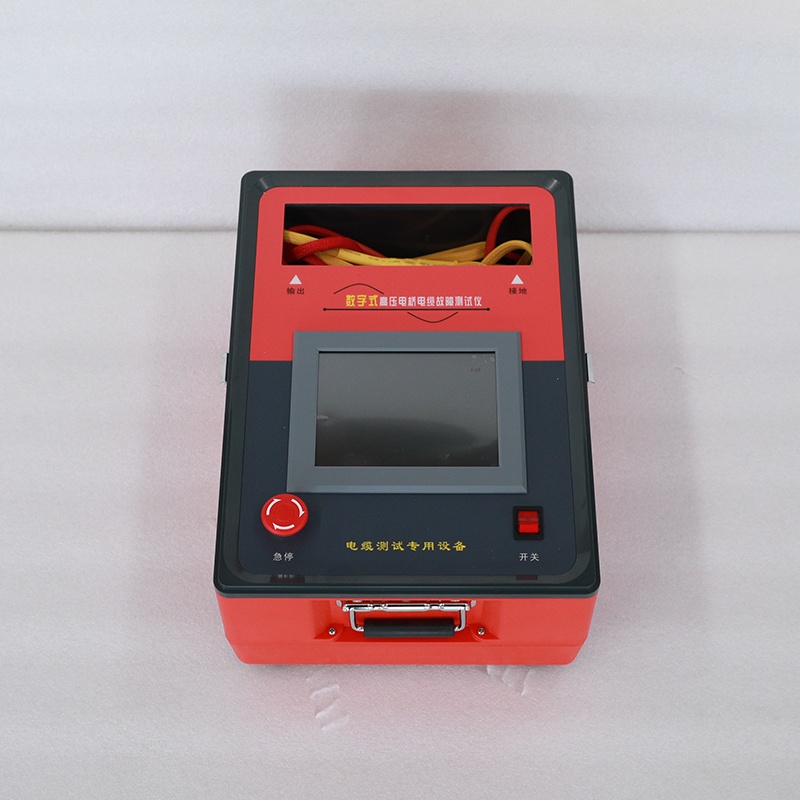

15KV高壓電橋電纜故障測試儀是基于MURRAY電橋原理而設計的，采用開關電源構成高壓恒流源，空載電壓15000V，短路電流5mA，可用于敷設后各種電線電纜的擊穿點及沒有擊穿的缺陷點的定位。
儀器采取全自動化測試，并在用戶輸入電纜全長后可以自動計算顯示故障距離。利用彩色觸摸液晶屏做為顯示裝置和操作裝置，一鍵式操作，完全替代傳統高壓電橋的測量方式，使用簡便、人機界面友好、圖文并貌、安全可靠。
性能和特點
1、操作更簡單
一鍵式操作：按鍵少、易操作、克服人為誤差；
自動化測試：智能程度高，自動完成定位，根據測試比例自動計算故障距離；
測試絕緣范圍大：不受小電流影響，測試絕緣阻值可達150MΩ。
真人語音提示功能：可提示操作步驟，使用更加簡單。
2、技術更先進
無線隔離技術：無線通訊，操作安全可靠；
數字化定位技術：軟件全程控制，自動定位完成，液晶直觀顯示；
測試急停技術：緊急情況直接按下急停鍵，儀器立即自動降壓，確保安全；
自動調壓技術：一鍵操作，自動調壓，智能化測試。
3、抗干擾性能高：可以避免測試電纜因受其它運行纜的干擾信號而無法測量的現象，讓測試不再受影響。
4、先進的操作顯示裝置
彩色觸摸液晶顯示：采用彩色觸摸液晶屏顯示，更直觀、更人性化；
觸摸式按鍵操作：觸摸按鍵完全代替按鈕，更先進、更方便。
距離顯示：同時顯示故障點兩側電阻值及故障距離。
|
數字電橋： 測試電壓：300V至15000 V 測試方式：觸摸式一鍵測試操作 電壓等級：0.5KV、1KV、2KV、4KV、8KV、10KV、12KV、15KV、自定義 短路電流 ：20mA 測試分辨率：0.1% 電橋定位精度：±（0.2%?L+1）m（0.2Ω以上） 測試范圍 ：<30 km 整機： 工作電壓 ：AC 220V±10% 50Hz 測試方式 ：觸摸式一鍵測試操作 語音功能 ：真人語音操作提示 顯示方式 ：800×600高亮彩色觸摸液晶屏 抗干擾能力：＞100VAC 外形尺寸 ：465 mm×330 mm×260 mm 重量 ：≤11.2 kg |
