電力工作者在實際的工作中，經常需要用到微機繼電保護測試儀，其中微機繼電保護測試儀對角度的定義是非常重要的，那么本文就以微機繼電保護測試儀為例，國電西高來給大家進行簡單的介紹。

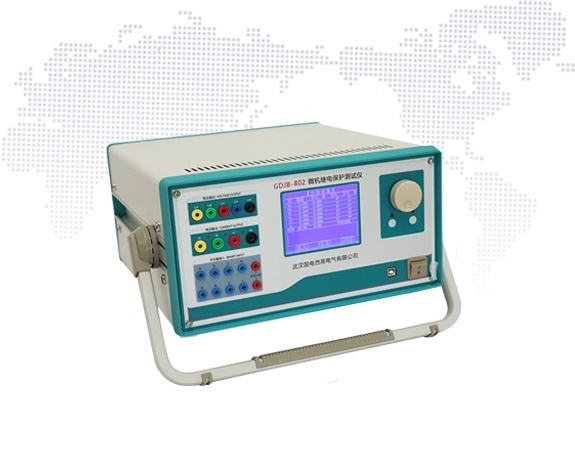

國電西高GDJB-802微機繼電保護測試儀

　　一般，微機保護對角度的定義為：電壓超前電流的方向為正，反之為負。并且，常常默認電壓的角度為0°，即電流的角度是以電壓為參考的。右圖所示為某功率方向保護的動作特性。其最大靈敏角為－45°，兩個動作邊界分別為：－135°≤Φ≤45°。這與X/Y坐標里的角度概念正好相反。

　　圖中，陰影部分為保護的動作區，對應著兩個動作邊界：45°和－135°。試驗設置試驗參數時，應保證兩個搜索邊界分別大于45°和小于－135°，也即在非動作區。然后將由非動作區向動作區搜索。

　　在測試保護的最大靈敏角時，若不知道其實際的動作邊界，可采用以下方法進行探求：

　　將“測邊界”頁面中的“Ф（U，I）搜索范圍從”設置為0°，開始試驗。若保護不動作，再將該參數該為30°，以次類推。假設當Ф（U，I）為20°時保護不動作，國電西高在0°時動作，則說明保護的一條動作邊界在0°～20°之間。用同樣的方法找出保護動作的另一條邊界的大致范圍，假設為－130°～－120°。

　　在軟件界面上設置搜索角時應注意，軟件總是從“Ф（U，I）搜索范圍從”這個角度開始按步長增加，測試出一條動作邊界后，再從“到”這個角度開始按步長減小。所以，假設“Ф（U，I）搜索步長”設置為1°（正值），則以上面的數據為例時，“Ф（U，I）搜索范圍從”應設為-130°，“到”應設為20°。

　　微機繼電保護測試儀對角度的定義，需要大家知道其原理并熟練掌握。
