電力工作者在工作中，經常需要用到諧波試驗，但是在使用之前，需要先進行參數設置，如果參數設置不正確，很難達到測試精度，本文國電西高就以微機繼電保護測試儀為例，來給大家簡單介紹微機繼電保護測試儀如何設置諧波計算方式。

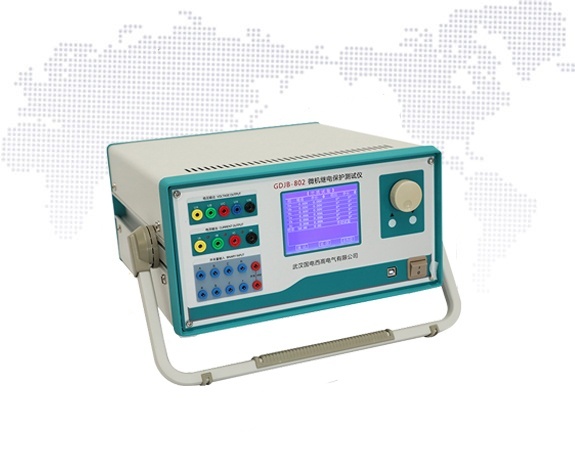

國電西高GDJB-802微機繼電保護測試儀

　　在“參數設置”屬性頁中可以選擇諧波計算的方式。

　　幅值計算：各電壓、電流的各次諧波在界面上以“伏特”或“安培”為單位顯示其值，測試儀輸出的值為界面上實際顯示的電壓電流大小。

　　基波百分比計算：各電壓、電流的各次諧波在界面上的“輸出幅值”和“幅值步長”等于該相諧波值相對于該相基波值的百分數。比如，國電西高假設當前IA通道中基波電流為2A，其二次諧波為20。則折算成以“安培”為單位的幅值為：2×20%＝0.4(A)。變量的幅值步長也以基波的百分比表示。注意，基波的幅值仍為以“伏特”或“安培”為單位輸出的電壓、電流數值。

　　在“參數設置”屬性頁中設置試驗操作方式，可選擇“手動控制”、“自動遞增”和“自動遞減”三種方式。

　　如果在試驗操作方式中選擇了后兩種操作方式，則可在測試方式中設置保護裝置動作后的操作方式，可選擇“動作后停止”和“動作后返回”兩種方式。“動作后返回”時，輸出量在從起點→終點的變化過程中，一旦程序確認繼電器動作，則改變變化方向，向起點返回。“動作后停止”時，輸出量在從起點→終點的變化過程中，一旦程序確認繼電器動作，則結束試驗。

　　如果在試驗操作方式中選擇了后兩種操作方式，則可在“參數設置”屬性頁中設置兩次變化之間的“間隔時間”。一般地，間隔時間的設置應大于繼電器的動作（或返回）時間。

　　防抖動時間：當保護裝置的動作接點閉合或打開時間小于該時間，則接點動作不被確認。

　　不同的廠家生產的微機繼電保護測試儀試驗方法都是大同小異的，電力工作者需要熟練掌握哦！
