一、工頻耐壓試驗設備的維護

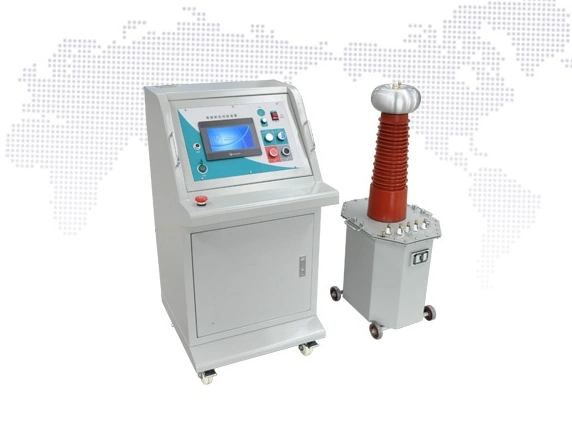

國電西高GDYD-A系列智能耐壓試驗裝置

　　1、開箱檢查時，檢查主控制回路的接線是否松動，調壓器的電刷是否接觸良好。

　　2、長時間不使用時，使用前使用500V兆歐表測量絕緣電阻，其電阻值在0。5MΩ以上。

　　3、電源電壓應滿足控制箱（臺）說明書中輸入電壓值的要求。

　　4、本控制箱（臺）上設有過電流保護，出廠時調整為額定電流的50%。用于小負載時，應根據被試驗品的額定容量、電流進行重新設定；

　　5、使用后，關閉控制箱（臺）的門蓋，保持內部清潔。

　　二、工頻耐壓測試儀（試驗設備）的注意事項

　　1、根據你進行的試驗連接工作線路。試驗變壓器的外殼及操作系統的外殼必須可靠接地。試驗變壓器測量繞組的f端和外殼必須可靠接地。

　　2、進行串聯試驗時，二級、三級試驗變壓器的低壓繞組構成x端，測量繞組的f端及高壓繞組的x端（高壓端）均在本段試驗變壓器上加外殼。二級、三級試驗變壓器的外殼必須通過絕緣支架接地。

　　接通電源之前，必須將控制箱（臺）的調壓器歸零后再接通電源，接通電源，開始升壓。

　　3、使調壓器的把手從零開始等速旋轉進行升壓。升壓方式有急速升壓法，即20s逐步升壓法；慢速升壓法，即60s逐步升壓法；可以選擇極低速升壓法。請以一定的升壓方式和速度將電壓從零上升到所需額定試驗電壓的75%后，以每秒2%的額定試驗電壓的速度上升到所需的試驗電壓，密切注意儀表的測量和被試驗品的狀況。升壓中或試驗中發現測定器指示及被試驗品狀況異常時，立即降壓，切斷電源，明確狀況。

　　4、試驗結束后，等待調壓器恢復到零，然后切斷電源。

　　5、本產品使用時請勿超過額定參數。

　　6、使用本產品進行高壓試驗時，除熟悉本書外，還必須嚴格執行國家有關標準和操作規程。可參照GB311.1–97《高壓輸變設備的絕緣配合，高壓試驗技術》；《電氣設備預防性試驗規程》等。

　　7、控制箱（臺）請與試驗變壓器組合使用。控制箱（臺）的使用方法，請詳細參照控制器的使用說明書。
