變壓器交流耐壓試驗的作用性質及試驗流程

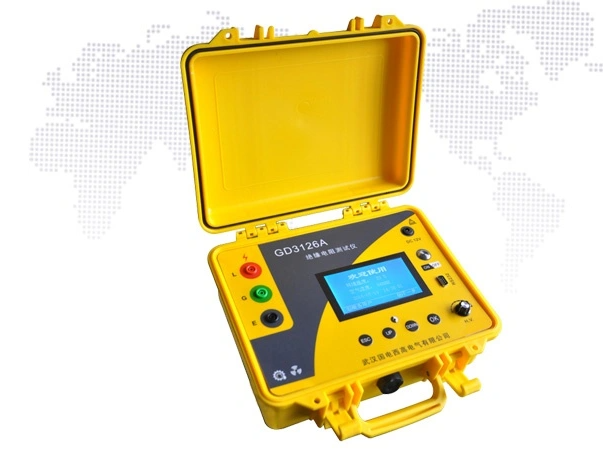

國電西高GD3126A/GD3126B智能絕緣電阻測試儀

　　交流耐壓試驗屬于破壞性試驗，變壓器在交流耐壓試驗之前可以用絕緣電阻測試儀對被試品先進行絕緣電阻吸收比、泄漏電流測量，也可以用異頻介質損耗測試儀質損失角及絕緣油強度等項目的試驗，只有上述試驗結果正常才能進行交流耐壓試驗，若發現設備有受潮或局部缺陷等的絕緣不良情況，通常需先進行處理，處理合格之后再做耐壓試驗，以避免造成電氣設備的絕緣缺陷進一步擴大，甚至發生不可逆的絕緣擊穿。

　　變壓器交流耐壓試驗的重要性

　　交流耐壓試驗是用串聯諧振裝置實現交流電壓的綜合裝置，變壓器交流耐壓試驗是用來鑒定變壓器、電氣設備絕緣強度最直接的方法，串聯諧振耐壓試驗裝置對于判斷電氣設備能否投入運行具有決定性意義，同時串聯諧振試驗裝置也是保證變壓器設備絕緣水平、避免發生絕緣事故的重要手段。

　　變壓器交流耐壓試驗時注意事項

　　變壓器交流耐壓試驗主要用于考核其變壓器主絕緣狀況，試驗時應將被試繞組短接加壓，非被試繞組短接接地，以防繞組局部電位升高，損傷絕緣。由于對變壓器交流耐壓試驗所施加的電壓較高，現場試驗接線時要求設備間連接線、設備外殼接地線、非被試繞組接地線必須保證連接良好可靠，且所有試驗接地線應不在同一處接地。對高電壓大容量設備進行交流耐壓試驗時，因電容引起端部電壓升高，其值應詳細計算，不能盲目估算。此外，進行交流耐壓試驗時，應該直接在被試設備的加壓端進行電壓測量。最為重要的是一定要嚴格執行規程，切不能粗心大意，違規操作，遇到問題要謹慎處理。在做到嚴格考核變壓器絕緣性能的同時，更要保證串聯諧振試驗裝置與操作人員的安全。

　　變壓器交流耐壓試驗的對象及范圍

　　串聯諧振試驗裝置是校驗變壓器、交聯電纜、GIS全氣體絕緣組合電氣等內部絕緣情況的最有效的手段，國電西高生產的變頻諧振裝置符合IEC和國標要求，通過RLC原理方式式可以滿足10kV--500kV系統交流耐壓試驗的技術要求。

　　交流耐壓試驗往往能發現一些絕緣預防性試驗所不能發現的變壓器缺陷與故障，同時交流耐壓試驗也是最能直接考驗運行中變壓器絕緣性能的電氣試驗方法，因此對變壓器進行交流耐壓試驗有著至關重要的意義。
