變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。通過檢測變壓器各繞組的幅頻響應特性，并比較各級檢測結果，可以根據幅頻響應特性的變化程度判斷變壓器繞組可能發生的變形。

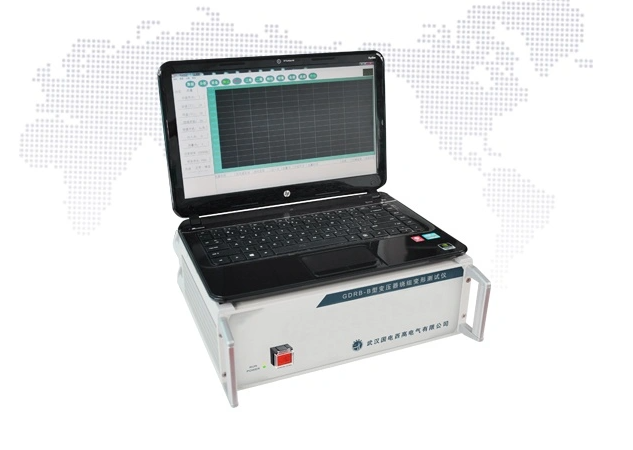

國電西高GDRB系列變壓器繞組變形測試儀
一、常規方法
由于其靈敏度低，診斷變壓器繞組變形很困難。
二、電容法
例如，用電橋測量變壓器繞組和套管的介損時，可以測量低壓繞組對地的集中電容CL、高低壓繞組之間的電容CHL和高壓繞組對地的電容ch。并計算出來。
三、低壓阻抗法
通過在50Hz下測量變壓器繞組的阻抗或漏抗，可以判斷變壓器繞組是否有變形危及運行，如匝間短路、斷路、線圈位移等。
四、頻率響應法
在繞組一端輸入掃描電壓信號vs（依次為不同頻率的正弦波電壓信號），同時通過數字檢測繞組兩端不同掃描頻率下的電壓信號VI（n）和VO（n）記錄設備，從而獲得被測變壓器繞組的傳遞函數H(n)。
