電力測試設備很多會遇到一些常見問題，這些不是設備的問題，都是使用不熟悉造成的，下面來看國電西高介紹，開關機械特性測試儀常見處理辦法。

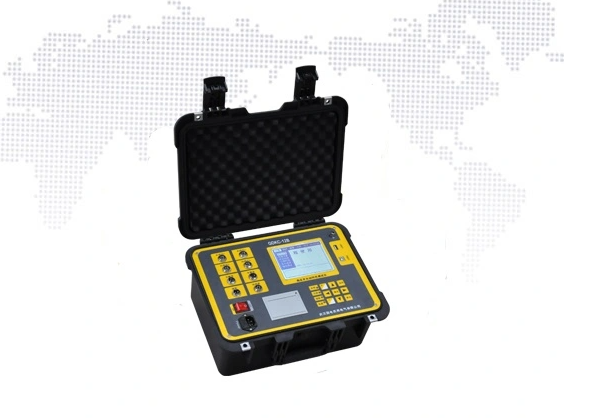

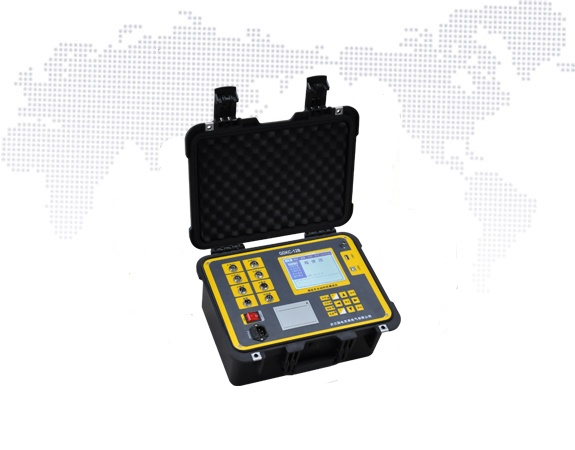

國電西高GDKC-12B高壓開關機械特性測試儀

　　儀器提示“輸出短路或負載過大，請關機檢查控制接線”

　　（1）控制接線錯誤，造成儀器輸出短路，致使短路保護功能啟動，儀器“合、分閘控制電源”無輸出。

　　處理辦法：關機后參見上述第一、1條重新檢查接線。

　　（2）現場線圈負載過大，儀器無法正常驅動

　　處理辦法：①對于電磁機構的開關，由于開關合閘線圈要求的驅動電流很大（高達100A或幾百安），而儀器操作電源的最大帶載能力為20A。致使負載過大，儀器無法正常驅動。

　　現場一般都是把合閘控制線接在合閘線圈前級的合閘接觸器線圈上，用儀器控制開關接觸器合上，用接觸器驅動開關合閘線圈，使開關動作。或者采用“外觸發”方式操作開關合閘。

　　②對于液壓和彈簧機構的開關，由于儀器對輸出電流大于6A時就默認為“負載過大”。請看一看或者用萬用表實測一下合閘線圈的電阻阻值，確認合閘線圈電流較大。然后請認真檢查接線，確認合閘輸出沒有短路，則取消儀器的短路保護功能進行試驗。（注：儀器的短路保護功能取消后，“合、分閘控制電源”輸出就不具備保護功能，如果此時控制電源輸出確實是短路狀態，則可能會造成儀器控制電源的損壞！請謹慎操作）

　　具體方法是：關機→按住按鍵不放→開機，直到出現“釋放按鍵”畫面提示→松開按鍵，短路保護功能取消。

　　注意：儀器只要重新關機或復位后，短路保護功能又重新啟動。 　??
