現在交聯乙烯電纜的廣泛應用，長度和容量不斷增加，由于這種電纜的試驗容量較大，運用傳統的試驗設備無法滿足交接試驗和預防性試驗容量的要求，電纜串聯諧振耐壓試驗裝置則可以用較小的試驗容量很好地滿足電纜的交接試驗與預防性試驗的試驗要求。

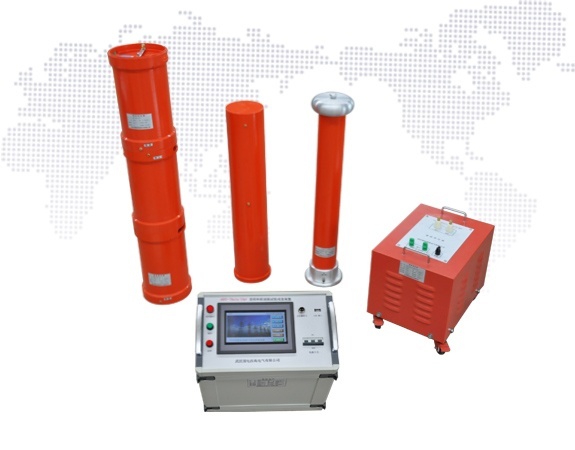

國電西高GDTF系列電纜變頻串聯諧振試驗裝置

　　電纜串聯諧振耐壓的方法有很多種，其中比較常見的包括以下三種，分別是：超低頻法、振蕩電壓法以及諧振耐壓法，每一種方法都有其各自的特點，其中：

　　1、振蕩電壓法：對電纜進行直流充電，達到一定的電壓后通過間隙對電阻電感放電，從而得到一個阻尼振蕩電壓，用以檢查電纜主絕緣和附件的缺陷。這種方法比直流耐壓試驗有效，但仍存在一定的問題，一是振蕩電壓存在衰減，難以滿足長電纜的需要，二是較高頻率的電壓對電纜有較大傷害。

　　2、超低頻法：常用的是0.1Hz耐壓試驗，由于電纜的電容量很大，進行工頻試驗時所需的試驗變壓器的容量很大，而且需要現場提供相當大的試驗電源，為電纜提供無功功率，導致這種方法不適用于現場，因此國電西高采用超低頻作為試驗電源，可以使試驗變壓器的容量大大降低，0.1Hz下理論容量為工頻的1/500，在現場實施起來較容易。但采用這種方法對檢出XLPE等擠包絕緣電纜主絕緣和附件絕緣缺陷的效果不佳，目前這種方法已在中低壓電纜試驗中應用。

　　3、諧振耐壓法：諧振耐壓試驗方法是通過改變試驗回路中的電感、頻率，使回路處于諧振狀態，采用這種方法能滿足高電壓、大電流的試驗要求。諧振耐壓法按調節方式分為調感式和調頻式；按諧振方式分為串聯諧振和并聯諧振。

　　國電西高電纜變頻串聯諧振試驗裝置特點：

　　·6~500kV電壓等級的電纜耐壓試驗裝置，體積小，重量輕，便攜式；

　　·單人即可現場搬運，的部件重量不超過30kg；

　　·電源采用220V單相電源或380V單相電源，方便現場取電；

　　·電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。

　　·采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好
