變壓器的內絕緣為油紙絕緣，這種絕緣介質的絕緣強度要比空氣高得多，因而可以縮小變壓器的結構尺寸。測量變壓器的絕緣電阻和吸收比或極化指數，對檢查變壓器的整體絕緣狀況具有較高的靈敏度，能有效的檢查出變壓器絕緣整體受潮、部件表面受潮或臟污以及貫穿性的缺陷。當劣化的絕緣貫穿于兩極之間時，測量其絕緣電阻會有明顯的降低，若絕緣只有局部缺陷，而兩極間部分仍保持有良好的絕緣時，則絕緣電阻降低很少，甚至不發生變化，因此測量絕緣電阻不能檢查絕緣的局部缺陷。

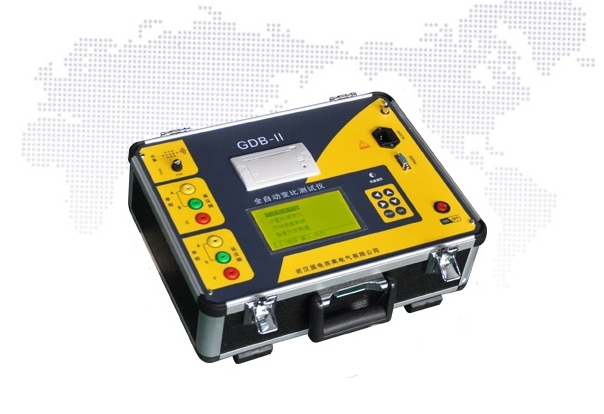

國電西高GDB-II全自動變比組別測試儀

　　絕緣電阻、吸收比及極化指數的測量是評價電氣設備絕緣質量的方法之一，由于絕緣電阻測量只需要一個絕緣電阻表就可以進行，而且是一種非破壞性試驗，在現場使用十分方便，所以電氣設備的絕緣電阻測量在制造、安裝和運行過程中的預防性試驗中廣泛應用。如能定期進行測量并長期積累數據，根據其變化傾向，能有助于對絕緣狀況作出正確的分析判斷。

　　油紙絕緣結構的絕緣電阻與很多因素有關，其中主要的因素有：所用變壓器和絕緣紙的性能和工藝質量；絕緣的厚度和面積；溫度與濕度的影響；絕緣結構中水分的含量和分布惟及受污染的程度等。

　　在緣緣電阻測量過程中，為保證測量的準確和安全，應注意以下問題：

　　嚴格按儀表使用說明書的要求，正確連接儀表端子與被試線端，避免由于接線錯誤造成測量結果的較大誤差。

　　接線應盡量保持架空，確需使用支撐時，要保證支撐物的絕緣狀態和絕緣距離，必要時要加以確認，以保證測量結果的可信性。

　　一般的絕緣電阻表均設有屏蔽端子，當測試環境條件污穢嚴重或相對濕度較大時，被試品的外絕緣表面泄漏電流會對絕緣電阻的測量結果產生很大影響。在這種情況下，應利用絕緣電阻表的屏蔽端子采用相應的屏蔽端子采用相應的屏蔽措施。試驗時應記錄環境溫度和濕度。

　　如果所使用的儀表本身不具備自動放電功能，那么每次測量結束后，應首先斷開絕緣電阻表的高壓端，并對地放電，以避免由于被試品對絕緣電阻表放電而損壞儀表。

　　變壓器高壓繞組、中壓繞組、低壓繞組應將各繞組線端連同其中性點分別連接在一起進行測試，當繞組線端A、B、C沒和中性點連在一起時，繞組中會有電流通過，繞組中的電流會影響絕緣電阻值。

　　測量絕緣電阻時應同時準確測量被試品的溫度。對油浸式變壓器可在油的溫度穩定，油箱上下部位油溫相差很小時，將頂層油的溫度視為絕緣系統的溫度。否則應在測量絕緣電阻時，根據繞組直流電阻值推算出測試時絕緣系統的溫度。
