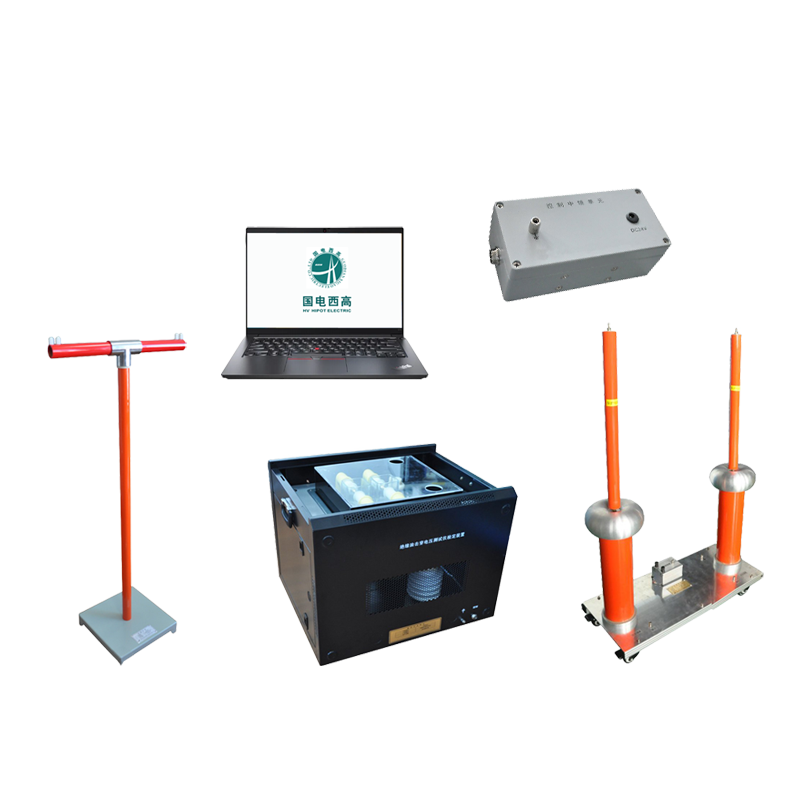

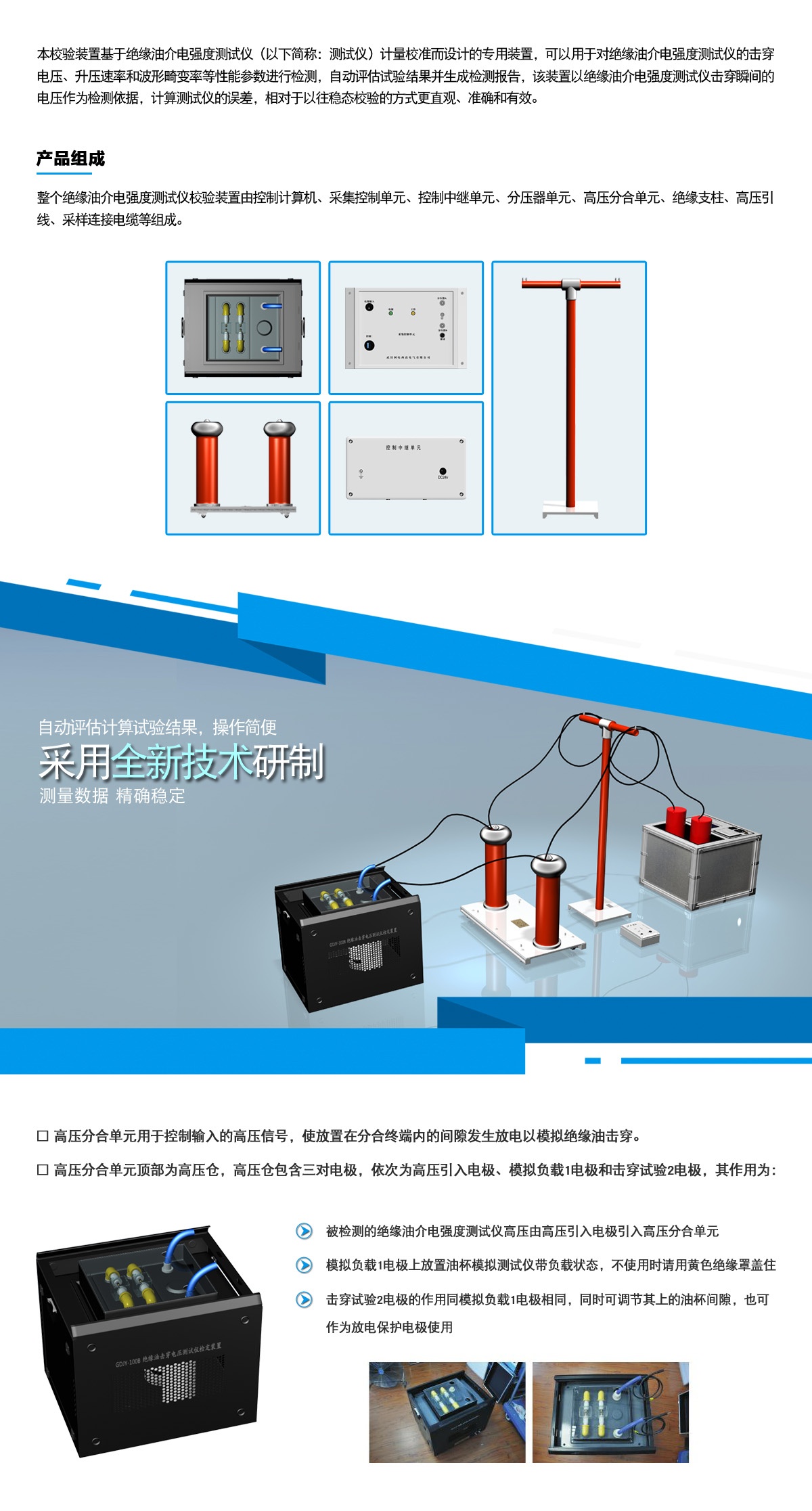

本校驗裝置基于絕緣油介電強度測試儀（以下簡稱：測試儀）計量校準而設計的專用裝置，可以用于對絕緣油介電強度測試儀的擊穿電壓、升壓速率和波形畸變率等性能參數進行檢測，自動評估試驗結果并生成檢測報告，該裝置以絕緣油介電強度測試儀擊穿瞬間的電壓作為檢測依據，計算測試儀的誤差，相對于以往穩態校驗的方式更直觀、準確和有效。
· 用于對絕緣油介電強度測試儀的擊穿電壓、升壓速率和波形畸變率等性能參數進行檢測；
· 自動生成Word、Excel或PDF格式可選的試驗報告。
· 校驗裝置可進行絕緣油介電強度測試儀穩態電壓誤差校驗。
· 校驗裝置可進行絕緣油介電強度測試儀升壓速率校驗。
· 校驗裝置可進行絕緣油介電強度測試儀波形畸變率校驗。
0.5級
|

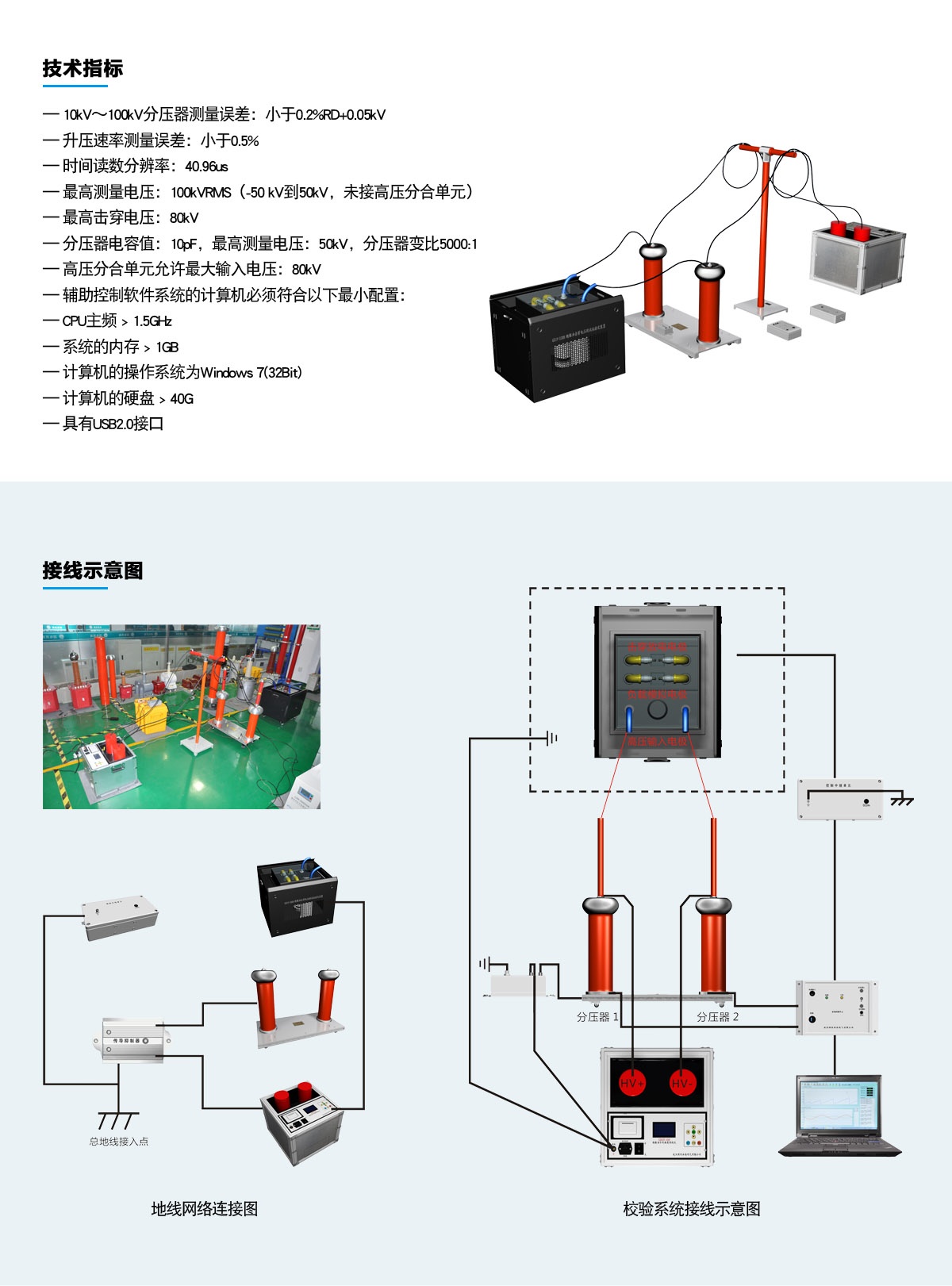

技術參數 |
|
|
10kV ～ 100kV 分壓器測量誤差 |
小于 0.2%RD+0.05kV |
|
升壓速率測量誤差 |
小于 0.5% |
|
時間讀數分辨率 |
40.96us |
|
最高測量電壓 |
100kV RMS |
|
最高擊穿電壓 |
80kV |
|
分壓器電容值 |
10pF |
|
最高測量電壓 |
50kV |
|
分壓器變比 |
5000:1 |
|
高壓分合單元允許最大輸入電壓 |
80kV |
|
輔助計算機 最低配置 |
CPU 主頻 > 1.5GHz |
|
系統的內存 > 1GB |
|
|
計算機的操作系統為 Windows 7(32Bit) |
|
|
計算機的硬盤 > 40G |
|
|
具有 USB2.0 接口 |
1.0級
|
技術參數 |
|
|
10kV ～ 100kV 分壓器測量誤差 |
小于1.0%RD+0.05kV |
|
升壓速率測量誤差 |
小于 0.5% |
|
時間讀數分辨率 |
40.96us |
|
最高測量電壓 |
100kVRMS（-50kV到50kV，未接高壓分合單元） |
|
最高擊穿電壓 |
80kV |
|
分壓器電容值 |
10pF |
|
最高測量電壓 |
50kV |
|
分壓器變比 |
5000:1 |
|
高壓分合單元允許最大輸入電壓 |
80kV |
|
輔助計算機 最低配置 |
CPU 主頻 > 1.5GHz |
|
系統的內存 > 2GB |
|
|
計算機的操作系統為 Windows 7(32Bit) |
|
|
計算機的硬盤 > 40G |
|
|
具有 USB2.0 接口 |
