根據傳統設計原理設計的回路電阻測試儀（又叫接觸電阻測試儀）在現場測試時，發現存在一個共同的問題。當測試儀的電壓連接電路接觸不良或開路時，測試儀也會顯示一個數值，此時會出現以下情況：

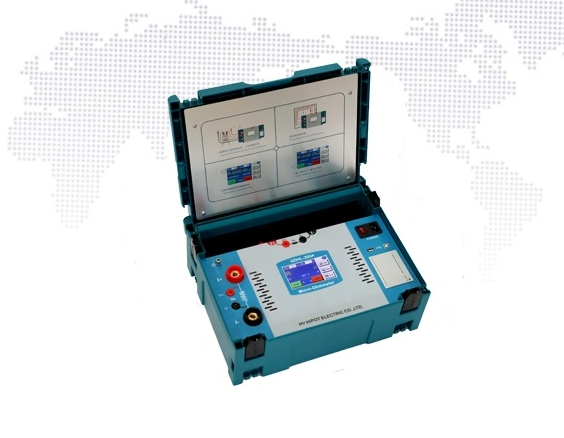

國電西高GDHL-200A/100A智能回路電阻測試儀

　　（1）電壓回路開路，試驗現場無強電場干擾，在這種情況下，由于放大器輸入的差模電壓基本為0，所以儀器顯示的測試值接近0。如果測試儀有足夠的現場測試經驗，可以判斷儀表電壓回路的異常測試線異常，返回儀表電壓。排除異常測試路徑后，可以得到最終正確的測試結果。

　　（2）電壓回路接觸差，在大多數情況下，斷路器的端子在長時間運行后會在端子外表面產生氧化膜或油膜。當電路電阻器的電壓測試鉗夾緊在這樣的端子條上時，可能會有不良的接觸。當電壓測試線夾本身也產生一定的接觸電阻時，接觸電阻值與電壓采樣電路的內阻值相同。會對測試結果產生嚴重影響。

　　（3）電壓回路開路或接觸不良（開路時，可見接觸電阻r1為無窮大），試驗現場有強電磁干擾，如帶電母線。此時，帶電總線以空氣為介質通過電容，干擾測試儀的兩條電壓測試線。由于干擾，回路電阻測試儀的電壓采集線是兩條。差模電壓出現在末尾。
