工頻耐壓試驗裝置在操作之前應根據不同被試品的容量、電壓等級，先計算好最大工作電流，并調整電流保護器。其試驗接線應參考本說明書中圖1或試驗變壓器中相關的連接示意圖，接地端應良好接地。

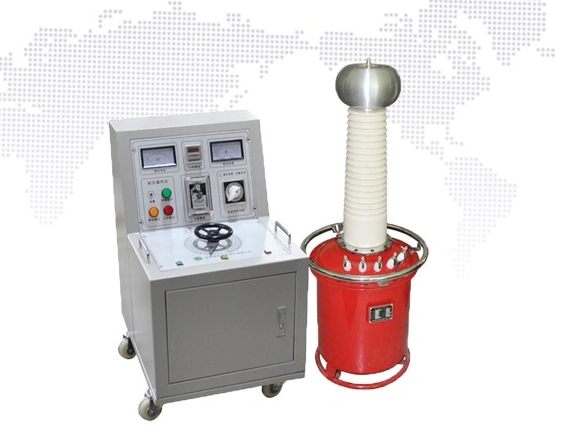

國電西高GDYD-M系列絕緣耐壓試驗裝置（工頻耐壓試驗裝置）

　　工頻耐壓試驗裝置操作要點

　　1、試驗前，應了解被試品的試驗電壓，同時了解被試品的其他試驗項目及以前的試驗結果。若被試品有缺陷或異常，應在消除后再進行耐壓試驗。

　　2、試驗現場應圍好遮攔或圍繩，掛好標示牌，并派專人監護。

　　3、試驗前，被試品表面應擦拭干凈，將被試品的外殼和非被試?yán)@組可靠接地。被試品為新沖油設備時，應按《規程》規定使油靜止一定時間再升壓，對110kV及以下的充油電力設備，在注滿油后靜置。

　　4、接好試驗接線后，應由有經驗的人員檢查，確認無誤后方可升壓。

　　5、如不用警燈、門聯鎖請將警燈接線端子空置，門聯鎖接線端子用短接線短路。

　　6、升壓前，首先檢查調壓器是否在零位。調壓器在零位方可升壓，升壓時應呼唱。

　　7、升壓過程中不僅要監視電壓表的變化，還應監視電流表的變化，以及被試品電流的變化。升壓時要均勻升壓，不能太快。升至規定試驗電壓時，開始計算時間，時間到后，緩慢均勻降下電壓。絕不允許不降壓就先跳開電源開關。

　　8、試驗中發現表針擺動或被試品有異常聲響、冒煙等應立即降下電壓，拉開電源，在高壓側掛上接地線后，再查明原因。

　　9、耐壓試驗前后均應測量被試品的絕緣電阻。
