使用串聯諧振耐壓試驗裝置時，線路的連接一定要格外小心，因為一旦接反或接錯位置，就會導致試驗失敗或損壞設備。如果情況更嚴重，可能會導致安全事故。因此，用戶在調試產品前應仔細閱讀操作手冊。

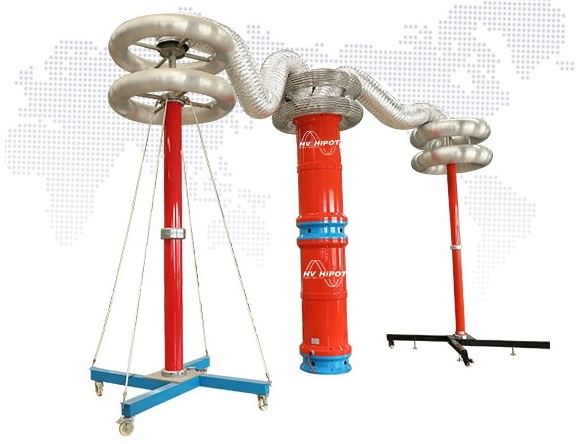

國電西高GDTF系列變電站變頻串聯諧振試驗裝置
在有電阻、電感和電容的電路中，對交流電的阻斷作用稱為阻抗，阻抗單位為Ω。阻抗通常用Z表示，Z是一個復數。實部稱為電阻，虛部稱為電抗。電抗包括容抗和感抗，電抗的單位是Ω。阻抗是向量中電阻和電抗的總和。對于特定的交流電路，阻抗隨著電源頻率f的變化而變化。RLC電路阻抗電容器的容抗：“透高頻，抗低頻”的感抗：“透低頻，抗高頻”的容抗和感抗的值與交流頻率有關。頻率越高，容抗越小，感抗越大；頻率越低，容抗越大，感抗越小。電感上的電壓UL與電容上的電壓Uc之間的相位差為180°。阻抗是向量中電阻和電抗的總和。
串聯諧振接線測試：
1、勵磁變壓器接線：如果用作電動機的耐壓裝置，電路應接在勵磁變壓器的低端。在這種情況下，變頻可以同時連接高壓線和低壓線。
2、連接電抗器和電容器分壓器：如果連接到設備這兩個組件的電纜很短。在這種情況下，至少要串聯兩個電抗器，這與電壓關系不大，以防止電路發生諧振。
3、電抗器的連接：當串聯諧振用于耐壓試驗時。如果被測物是原件或小電容開關，電路中應串聯所有電抗器。這樣做是為了防止共振無法正常工作。
