交流耐壓試驗是鑒定變壓器絕緣強度的嚴格、直接和有效的方法之一，它對判斷變壓器能否投入運行具有決定性的意義，也是保證變壓器絕緣水平，避免發生絕緣事故的重要手段，但交流耐壓試驗不能發現繞線式電氣設備的縱絕緣缺陷。進行交流耐壓試驗時，被試變壓器的正確連接方式是被試繞組所有套管應短路連接（短接）并接高壓，非被試繞組也要短接并可靠接地，被試變壓器的連接方式不正確時，可能損壞被試變壓器絕緣。交流耐壓試驗的電壓、波形、頻率和被試品絕緣內部的電池狀態均與實際運行狀況一致，且試驗電壓略高于內過電壓的數值，因此能有效地發現電氣設備主絕緣缺陷。

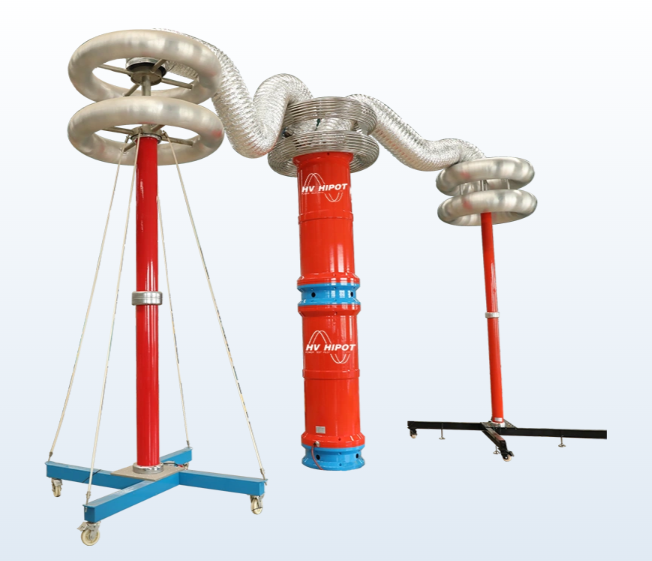

國電西高GDTF系列變電站變頻串聯諧振試驗裝置

　　變電站交流耐壓試驗過程中的注意事項：

　　1、試驗裝置的線路聯接必須正確可靠，高壓部分應保持足夠安全距離，通電前要做好全面檢查。

　　2、被試品和試驗設備，應妥善接地。所有支撐的絕緣物，都要有足夠的絕緣和機械強度。

　　3、被試品表面應清潔、干燥。安置狀況應符合實際使用情況，對于充油設備，應讓絕緣油基本上處于靜止狀態，才能夠加電壓試驗。

　　4、合閘前應檢查調壓變壓器是否在零位。調壓變壓器在升、降壓過程中，要監視有關儀表；加電壓過程，應密切監視高壓回路，監聽被試品是否有聲音。

　　5、交流耐壓試驗要在其他試驗項目做好之后，并不存在絕緣缺陷問題的情況下謹慎操作；若其他試驗項目做好之后，發覺設備存在絕緣缺陷問題時，則不能輕率決定做交流耐壓試驗，防止設備不必要的損壞。在交流耐壓試驗前后，均應搖測絕緣電阻。

　　6、調壓變壓器的升壓速度，對于瓷絕緣和開關類設備等，可以不予規定；但對于變壓器、發電機等貴重設備，在試驗電壓40%以前，可以是任意的，其后的升壓必須是均勻的，約為25%／s的試驗電壓。

　　7、交流耐壓試驗時間，一般為1min；如是絕緣棒，帶電作業工具和單獨存在的有機絕緣材料，應為5min。斷開電源后，必須立刻觸摸被試部分，檢查有無發熱。

　　8、試驗回路應有適當的保護設施。試驗過程若出現異常情況，應立刻先降壓，后斷開電源，并掛上地線再做檢查。
