絕緣電阻測試儀是測試電線電纜相間、層間以及中性點之間的絕緣程度，測試數值越高，絕緣性能越好。絕緣電阻表是大量使用于電力網站和用電設備絕緣電阻的檢測儀表，電器產品的絕緣性通過絕緣電阻反映出來。

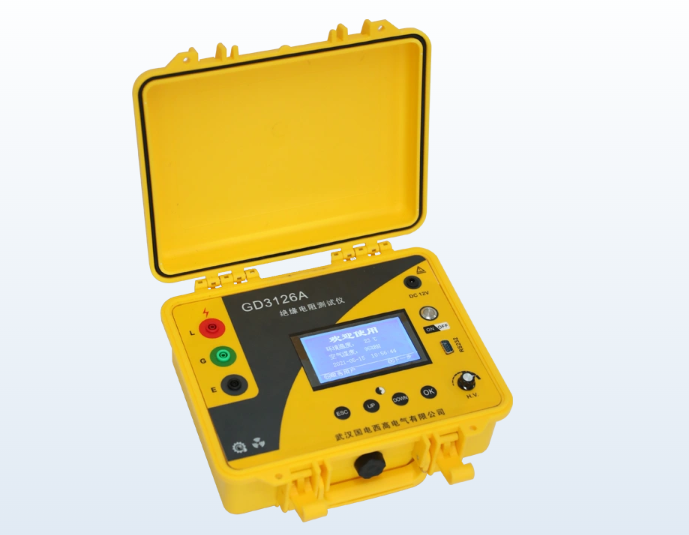

國電西高GD3126A/GD3126B智能絕緣電阻測試儀
絕緣電阻測試儀的原理：
當使用絕緣電阻測試儀測量絕緣電阻時，把直流電壓U加于絕緣物上，此時有一電流隨時間做衰減性變化，最后趨于一個穩定值。通常，絕緣電阻測試儀的電流是電容電流、吸收電流和傳導電流的總和。電容電流Ic，它的衰減速度很快；吸收電流Iaδc，它比電容電流衰減慢得多；傳導電流Inp，它經很短時間就趨于穩定。
利用絕緣電阻測試儀進行測試的過程中，如果絕緣沒有受潮并且表面清潔，瞬變電流分量Ic、Iaδc很快衰減為零，僅剩很小的傳導電流Inp通過，因為絕緣電阻與流通電流成反比，絕緣電阻將上升很快，并且穩定在很大的數值上。反之，如果絕緣受了潮，傳導電流顯著增大，甚至比吸收電流Iaδc起始值增大更快，瞬變電流成分明顯減少，絕緣電阻值表現很低，并且隨時間的加長而變化甚微。
所以，在使用絕緣電阻測試儀進行試驗中，一般通過吸收比判斷絕緣的受潮情況，而當吸收比大于1.3時，表明絕緣良好，如果吸收比近于1時，就表明絕緣受了潮。
