怎樣使用電纜故障測試儀排查故障呢？相信大多數的人都是“小白“，都對這方面不太了解，下面就由國電西高小小編來為大家講解一下。

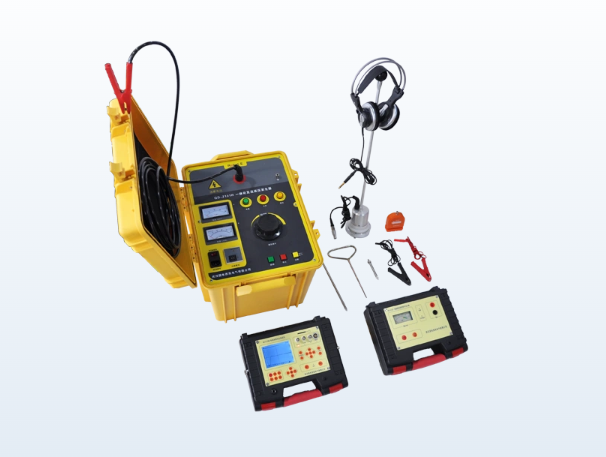

國電西高GD-2137L/H全功能電纜故障測試系統
1、要做電纜絕緣電阻測試，對故障電纜進行全長測試，次及以上測試波形基本一致即可。
2、絕緣電阻數據分析，接頭位置如果客戶現場資料不清，只能作為后面測試時參考。
3、確定故障點范圍和故障定點，用高壓沖閃法測試過程：脈沖法測試完成后，用沖閃法測試，根據故障絕緣情況，先用絕緣電阻較低的A相測試，電容器2微法20KV,沖擊電壓15KV,測試。高壓沖閃法測試波形為故障點二次擊穿放電波形，擊穿放電波形。然后根據沖閃法測試波形，本故障故障點雖然難以擊穿放電，但是，二次擊穿波形，可以確定故障距離，就算完成了粗測。后面就是故障點精確定點。該測試現場，在粗測距離范圍內，正好是堆煤場，定點測試環境比較差。定點只能在煤堆上進行，通過仔細工作，在亂石堆上通過聲磁同步定點儀，確定了故障點。
4、電纜的耐壓試驗，用串聯諧振對已經維修的電纜進行耐壓試驗，耐壓時間不得低于一個小時。在規定時間內發生冒煙、出氣、焦臭、閃弧放電聲等，都表明絕緣有缺陷。如果升壓過程無異相，則表明耐壓性能良好，可以正常投入使用了。
