根據試驗標準確定試驗電壓，并根據試驗電壓考慮串聯諧振耐壓試驗裝置電抗器的組配：

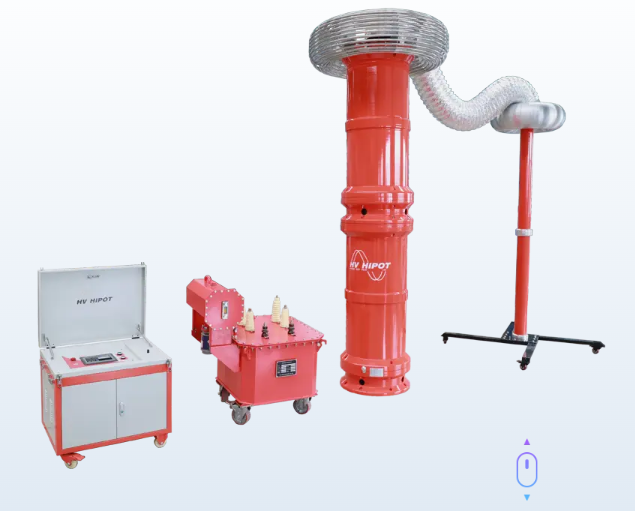

國電西高GDTL系列發電機變頻串聯諧振試驗裝置
由CB50150-2006電氣裝置安裝工程電氣設備交接試驗標準可知26/35kV交聯電纜交接時交流耐壓試驗電壓為2U0=2x26=52kV，由于XZKY-30/1.9/65電抗器額定電壓為30kV,單臺不能滿足52kV的試驗電壓要求,就需要此型號兩臺電抗器串聯使用則有:2x30kV=60kV>52kV,則所選電抗器滿足試驗電壓的要求。
估算或者通過儀器測量被試品的電容量，根據電容量驗算電抗器組配是否滿足試驗的頻率要求。
根據上一步可得需要配置2個電抗器串聯使用，則L=2x61.2H=122.4H,1公里規格為26/35kV120mm2電纜估算電容量Cx=lx0.14=0.14μf(分壓器電容量Cb=250Pf與被試品相比極小時可忽略)計算可得f0=1/2π=38.47Hz在規程允許的頻率范圍內。
