交聯乙烯電纜的廣泛應用，長度和容量不斷增加，由于這種電纜的試驗容量較大，運用傳統的試驗設備無法滿足交接試驗和預防性試驗容量的要求。串聯諧振試驗裝置則可以用較小的試驗容量很好地滿足電纜的交接試驗與預防性試驗的試驗要求。

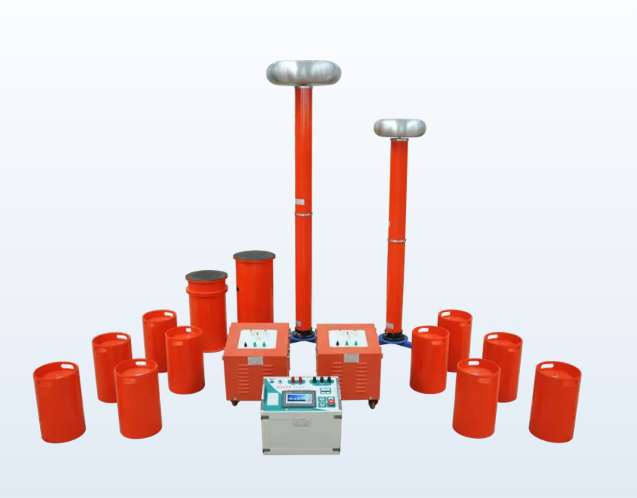

國電西高GDTF系列電纜變頻串聯諧振試驗裝置
串聯諧振試驗裝置進行電纜試驗需要注意：
1、待試驗電纜已安裝到位，達到投運狀態要求方能進行試驗。
2、被試相芯線接高壓源，被試相屏蔽層、非試相芯線及非試相屏蔽層均應接地，確認無誤后開始試驗。
3、電纜屏蔽層過壓保護器短接，對應端電纜金屬屏蔽或金屬套臨時接地。
4、如果電纜頭與GIS直接連接，在試驗時應使GIS符合運行條件且GIS內部PT、避雷器斷開。
5、如果電纜頭安裝在桿塔上，電纜的屏蔽層和非試相連接接地，該接地線不可利用桿塔架代替，須采用專配的接地線與變頻諧振系統連成回路。
