串聯諧振時電感或電容上的電壓才高出電源電壓很多倍。有的串聯諧振電路看上去很像并聯諧振，但其實它是串聯諧振電路。

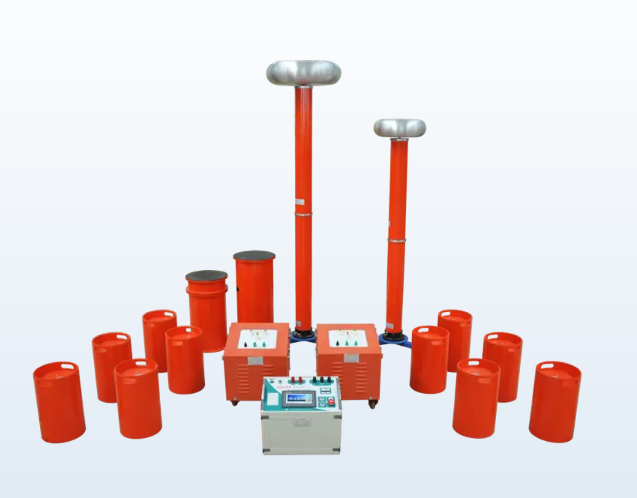

國電西高GDTF系列電纜變頻串聯諧振試驗裝置
判斷是串聯還是并聯諧振的關鍵是看電源或信號源是送到哪兩端的。比如收音機和電視機的中頻放大電路，在中頻變壓器的初級，信號是加在LC并聯電路兩端的，是并聯諧振。
電路發生串聯諧振時，電容上的電壓和電感上的電壓大小相等，方向相反，所有電源電壓（或信號源電壓相當于全部加在了電路的等效串聯電阻上了。這個等效電阻越小，電路里的總電流就越大。而電容和電感的阻抗又是不變的，其上電壓=感抗X電流。
所以，電感和電容上的電壓會很高，可達電源電壓的百倍甚至千倍。這個倍數叫做諧振電路的品質因數。它直接代表了諧振電路的好壞。品質因數越高，說明諧振電路的損耗越小。
通常電感和電容的損耗是隨其上電流的頻率升高而增大的。諧振頻率越高，等效損耗電阻越大。折算到諧振電路里的串聯電阻就越大。電路的品質因數下降。所以諧振電壓降低。
在發生串聯和并聯諧振時，電路兩端的電壓和電路的總電流都是同相位。此時用電設備和電源之間沒有無功功率交換。所以，工廠里常采用并聯諧振電路提高線路的功率因數。
