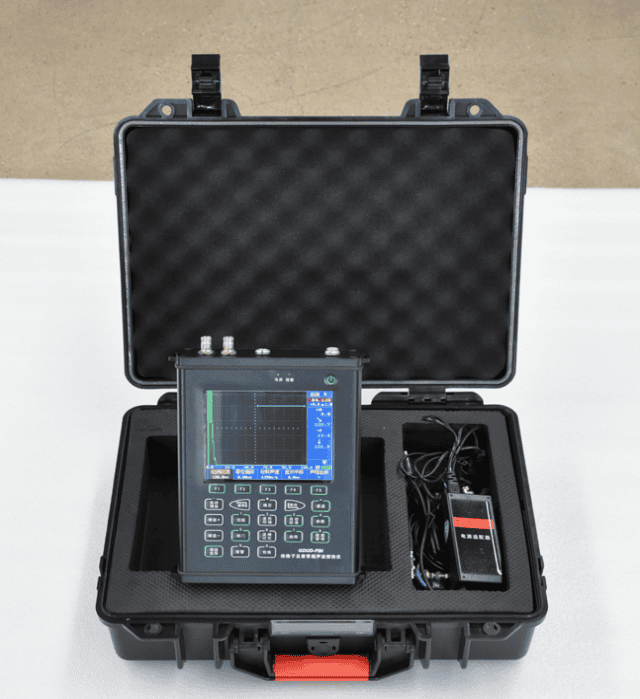

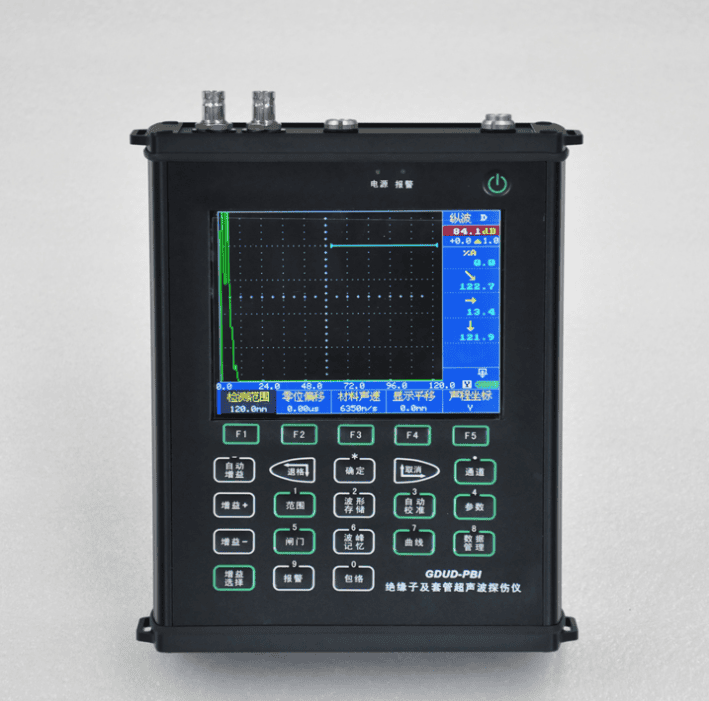

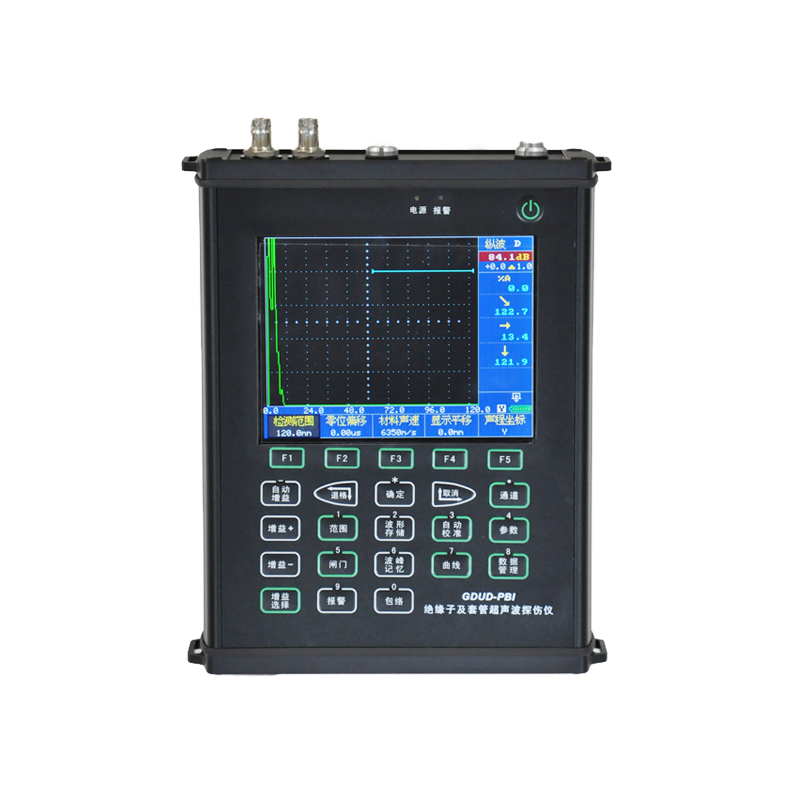

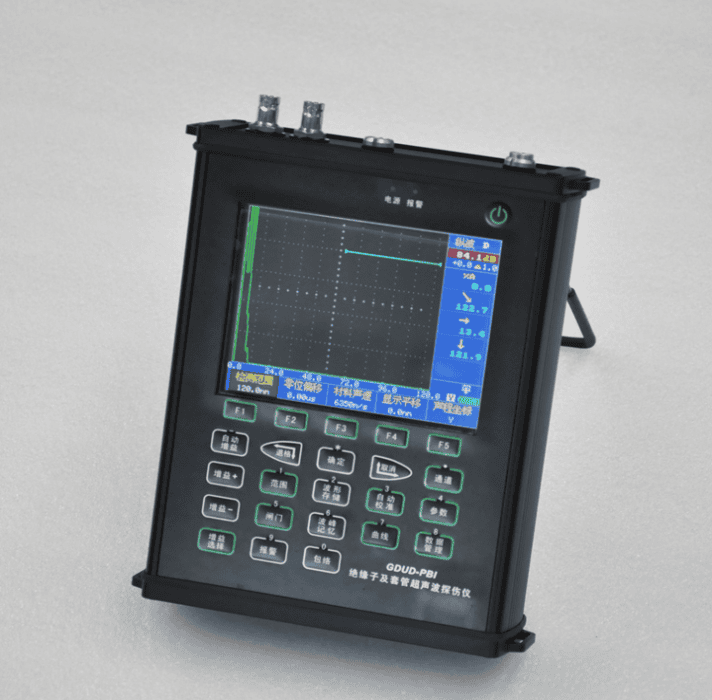

Name: GDUD-PBI絕緣子及套管超聲波探傷儀
Brand: 武漢國電西高電氣有限公司

相關產品

Related Products

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

· 小型化的便攜式超聲波探傷儀器；

· 適用于材料缺陷的評估和定位、壁厚測量等。能夠快速、便捷、無損傷、精確的進行多種缺陷的檢測、定位、評估和診斷；

· 既可用于實驗室，也可用于工程現場。

產品特點

自主知識產權產品，領先的嵌入式數字系統技術，儀器電氣性能指標均按歐標（EN 12668.1 - 2000）設計制造，高品質、高性能的絕緣子超聲波探傷儀。
具有高亮度、高清晰度的真彩大屏幕TFT顯示器，顯著增強的人機界面效果。
先進安全的鋰聚合電池以及電源管理技術，自動告警和保護。可設置自動待機屏保，使設備更節能、更長效，保證探傷工作持續、高效。
集合智能化、強大處理功能為一體的應用軟件，直讀式用戶界面和操作方式，或數碼旋鈕一鍵式操作模式。快捷的所見既所得的直觀效果，充分體現數字儀器功能和魅力。
爬波探傷：A、B、C、D、E、F、G七個探傷參數通道平臺;
縱波小角度探傷：A、B、C、D、E、F、G七個探傷參數通道平臺;
橫波探傷：A、B、C、D、E、F、G七個探傷參數通道平臺;
探傷工作時只要調出預存好的探傷通道即可。
可變寬度的方波脈沖發生器，以及可變電壓發射器，因而具有可變的發射功率。多級阻尼設置，使得探頭與儀器的匹配最佳。
具有良好的放大器特性和頻帶特性。放大器精度0.1dB，寬頻和窄頻工作模式，實測探頭頻率，供使用者檢測不同材料時候提供更好的檢測效果。
具有遠至10米的檢測范圍和強大的信號分辨能力，而且具有最小0.1mm的連續可調量程。選擇合適的量程和相應的探頭可獲得很好的近場分辨力。
具有優異的高速硬件實時處理和優化設計的脈沖重復頻率的控制功能，以滿足針對不同晶粒和檢測距離時候達到最佳的效果，回波顯示動態效果優異，無滯后現象。
智能化的自動校準模式，及靈活的調校設置功能，使用戶能更快捷、準確、靈活地校準探頭和儀器，極大簡化了用戶操作的復雜度和流程。
具有距離-波幅（DAC）曲線功能，程控聲光報警控制。
具有高速USB接口，可以方便地和計算機通信，支持電腦管理處理功能及在線編程。
采用德國工藝的輕質合金手持式外殼，美觀經典，滿足IP65防護等級。外形輕巧超薄，便于攜帶操持，尤其能適應于惡劣的工業環境，且抗環境干擾（電磁輻射）能力強，適宜高空作業操作。

工作頻率	（ 0.2~20 ） MHz
增益調節	110dB( 設手動 0.1dB 、 2dB 、 6dB 步進 )
檢測范圍	（ 0~9999 ） mm 鋼縱波
聲速范圍	（ 1000 ~ 16000 ） m/s
動態范圍	≥35dB
垂直線性誤差	≤3 ％
水平線性誤差	≤0.1 ％
分辨力	＞ 36dB （ 5P14 ）
靈敏度余量	＞ 60dB （深 200mmФ2 平底孔）
顯示屏	TFT 真彩顯示屏
數據存儲	存儲 21 組探傷參數， 500 幅探傷回波
電源、電壓	直流（ DC ） 7.4V 鋰電池連續工作 12 小時；交流（ AC ） 220V
環境溫度	（ -25 ~ 50 ） ℃ （參考值）
相對濕度	（ 20 ~ 95 ）％ RH
外型尺寸	210×168×50 （ mm ）
重量	整機帶內置電池 1.8 kg
