防雷的措施主要有：接閃、分流、屏蔽、等電位連接、安裝電涌保護器、綜合合理布線以及接地。在這些措施中，接地是尤為重要也是不可缺少的一個環節，直接關系到整個防雷系統是否能夠切實有效做到防御雷電。所以對接地電阻值的檢測是氣象主管部門日常防雷檢測的工作重點和主要內容。接地電阻測量數據的準確性就是我們必須關心的。但是在日常檢測工作中，經常會出現電阻檢測數值不穩定、所測值超過測儀器閾值，甚至出現檢測值為負值的情況。

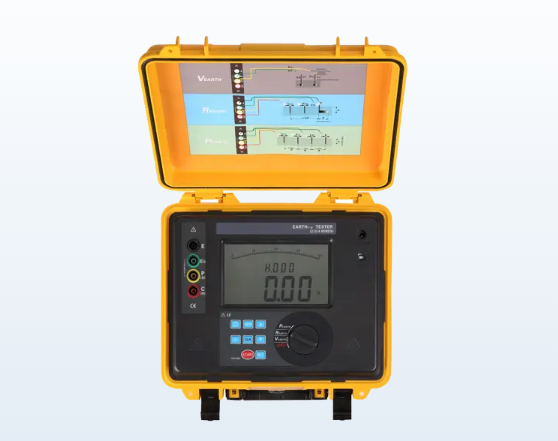

國電西高GDCR3100C接地電阻測量儀


一、接地電阻檢測原理及方法
接地電阻測量方法通常有以下幾種：兩線法、三線法、四線法、單鉗法和雙鉗法。各有各的特點，實際測量時，盡量選擇正確的方式，才能使測量結果準確無誤。
1、兩線法
條件：必須有已知接地良好的地，如PEN等，所測量的結果是被測地和已知地的電阻和。如果已知地遠小于被測地的電阻，測量結果可以作為被測地的結果。
適用范圍：樓群稠密或水泥地等密封無法打地樁的地區。
接線：E+ES接到被測地，H+S接到已知地。
2、三線法
條件：必須有兩個接地棒：一個輔助地和一個探測電極。各個接地電極間的距離不小于20米。
原理：在輔助地和被測地之間加上電流，測量被測地和探測電極間的電壓降，測量結果包括測量電纜本身的電阻。
適用范圍：地基接地，建筑工地接地和防雷接地。
接線：S接探測電極，H接輔助地，E和ES連接后接被測地。
3、四線法
基本上同三線法，在低接地電阻測量和消除測量電纜電阻對測量結果的影響時替代三線法，測量時E和ES必須單獨直接連接到被測地。該方法是所有接地電阻測量方法中準確度最高的。
4、單鉗法
測量多點接地中的每個接地點的接地電阻，而且不能斷開接地連接防止發生危險。
適用范圍：多點接地，不能斷開連接，測量每個接地點的電阻。
接線：用電流鉗監測被測接地點上的電流。
5、雙鉗法
條件：多點接地，不打輔助地樁，測量單個接地。
接線：使用廠商指定的電流鉗接到相應的插口上，將兩鉗卡在接地導體上，兩鉗間的距離要大于0.25米。
