對于長電纜線路、電容器、大型發電機和變壓器等電容量較大的被試品的交流耐壓試驗，需要較大容量的試驗設備和電源，現場往往難以辦到。在此情況下，可根據具體情況，分別采用串聯、并聯諧振或串并聯諧振（也稱串并聯補償）的方法解決試驗設備容量不足的問題。

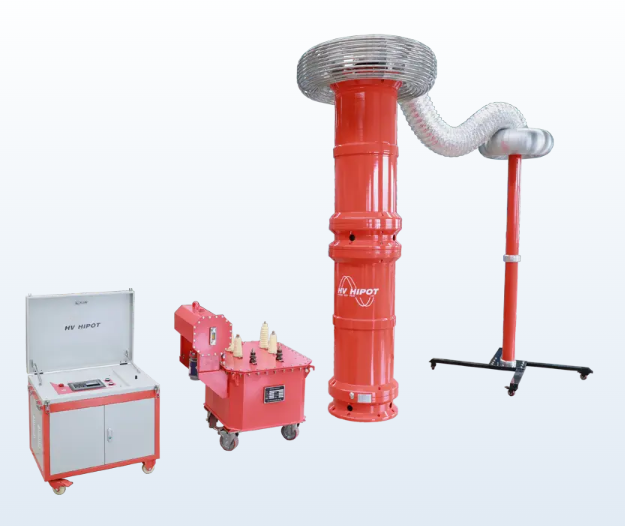

國電西高GDTL系列發電機變頻串聯諧振試驗裝置
（1）串聯諧振（電壓諧振）法。當試驗變壓器的額定電壓不能滿足所需試驗電壓，但電流能滿足被試品試驗電流的情況下，可用串聯諧振的方法來解決試驗電壓的不足。
（2）并聯諧振（電流諧振）法。當試驗變壓器的額定電壓能滿足試驗電壓的要求，但電流達不到被試品所需的試驗電流時，可采用并聯諧振對電流加以補償，以解決試驗電源容量不足的問題。
（3）串并聯諧振法。除了以上的串聯、并聯諧振外，當試驗變壓器的額定電壓和額定電流都不能滿足試驗要求時，可同時運用串、并聯諧振線路，也稱為串并聯補償法。
