目標是僅隔離和測量特定相和繞組的繞組電阻。然而，根據繞組配置——三角形（開路或閉合）、星形、自動或鋸齒形——以及繞組電阻測量只能在端子之間進行的事實，測量結果可能是繞組的組合而不是特定的繞組.三角形繞組配置測量通常會引起混淆，因為單個繞組不能被任何終端對隔離。在特定應用中，例如三次繞組或穩定繞組，三角形繞組的斷開或閉合狀態會造成額外的混亂。

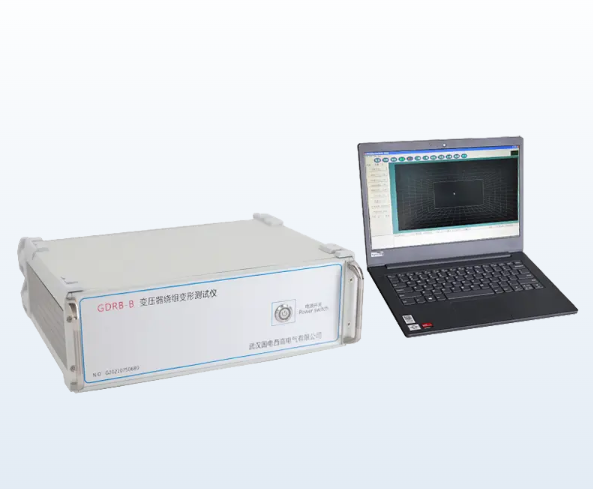

國電西高GDRB系列變壓器繞組變形測試儀
繞組電阻測量電路包括三個組件：直流電源（V或I）、電壓表和電流表。同時測量電壓和電流根據歐姆定律確定電阻。與直流繞組測量一樣簡單，應考慮幾個因素。
測量范圍
了解預期電阻值對于設置和執行直流繞組電阻測量很重要。最現代的繞組電阻儀器可以測量微歐(μΩ)范圍內的極低電阻值，直至千歐(kΩ)范圍內的更高電阻值。典型的變壓器繞組電阻范圍通常從幾毫歐(mΩ)到幾歐姆(Ω)。
要確定預期結果，請查看以前的結果或查閱工廠測試報告。這允許選擇測試儀器上的最佳范圍。最好在接近滿量程的情況下運行儀表，如果可能的話，最好在70%以上。在自動量程儀表的情況下，始終驗證未發生過載情況；這會極大地影響讀數的準確性。
