新建高壓輸電線路再投入運行之前，除了檢查線路絕緣情況、核對相位外，還應測量各種工頻參數值，作為計算系統短路電流、繼電保護整定、推算潮流分布和選擇合理運行方式等工作的實際依據。
本文國電西高為大家詳細介紹工頻線路一些參數的測量方法。注：本文討論的線路參數均指三相導線的平均值，即按三相線路通過換位后獲得完全對稱。對不換位線路，因其不對程度較小，也可以近似地試用。
一測量線路各相的絕緣電阻
測量絕緣電阻，是為了檢查線路絕緣狀況，以及有無接地或相間短路等缺陷。一般應在沿線天氣良好情況下（不能在雷雨天氣）進行測量。首先將被測線路三相對地短接，以釋放線路電容積累的靜電荷，從而保證人身和設備安全。
測量時，應拆除三相對地的短路接地線，然后測量各相對地是否還有感應電壓（測量表計用高內阻電壓表，好用靜電電壓表），若還有感應電壓，應采取措施消除，以保證測試工作的安全和測量結果的準確。

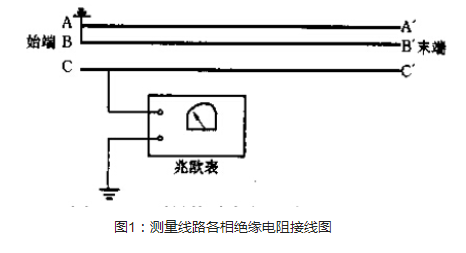

測量線路的絕緣電阻時，應確知線路上無人工作，并得到現場指揮允許工作的命令后，將非測量的兩相短路接地，用2500-5000V兆歐表，輪流測量每一相對其他兩相及地間的絕緣電阻。若線路長，電容量較大時，應在讀取絕緣電阻值后，先拆去接于兆歐表L端子上的測量導線，再停兆歐表，以免反充電損壞兆歐表。測量結束后應對線路進行放電。測量線路各相絕緣電阻接線圖如圖1所示。
